3.5 'Индивидуальный модуль емкостного сенсорного экрана 400 NIT

Тянфу опыт промышленного качества. 3.5 'Индивидуальный 400-nit емкостный модуль сенсорного экрана TFT спроектирован для экстремальных сред (-20 ° C ~ 70 ° C) с устойчивостью к царапинам ≥3H, ≥75% ясности и ультра-лим-профиль 1,52 мм с точными клеями 3M. ROHS Сертифицированная надежность.

Отправить запрос

Описание продукта

Поддерживая небольшие маршрутные пробные заказы и индивидуальные прошивки/конструкции интерфейса, производство модуля сенсорного экрана China TFT, Tianfu обеспечивает бесшовную интеграцию в интеллектуальные элементы управления/портативные приборы, поддерживаемые 12-месячной гарантией.

3,5 '400NIT TFT емкостный модуль сенсорного экрана в складе

1. Индустриальная долговечность

Спроектировано для 1 миллиона+ циклов TAP и более чем 50 000 операций по удару, с ≥3H поверхностной твердостью и надежной производительностью в средах от -20 ° C до+ 70 ° C.

2. Высокая производительность прикосновения

3.5 «Индивидуальный 400-nit емкостный модуль сенсорного экрана TFT обеспечивает ≤1,5% ошибку линейности и время отклика ≤15 мс с оптимизированным сопротивлением цепи (x: 150-550 Ом/Y: 450-1100 Ом) для исключительной точности прикосновения.

3. Оптическая ясность и надежность

Особенности ≥75% световой пропускной способности с помощью технологии анти-ньютонской кольцевой пленки, поддерживаемые ≥20 мм-изоляционной сопротивлением и материалами, соответствующими ROHS.

4. Оптимизированный механический дизайн

Ультра-лим 1,52 ± 0,15 мм профиль с точным инженерным компонентами (адгезив 3 М 200 Мп, двухсторонний хвост FPC) и строгие допуски ± 0,1 мм.

3,5 '400NIT емкостная спецификация модуля сенсорного экрана

Тип модуля	3,5-дюймовый TFT
Разрешение	320 × RGB × 240
Интерфейс	24-битный RGB / Serial RGB / CCIR656 / CCIR601
Фильм (ITO Film)	Матовое анти-ньютонное кольцо, толщина 0,188 мм, листовое сопротивление: 350 ~ 500 Ом
Водитель ic	HX8238D
Механические размеры	76,90 × 63,9 × 3,26 мм
Активная площадь	70,08 × 52,56 мм
Эксплуатационная температура	-10 ° C ~ +60 ° C.
Температура хранения	-20 ° C ~ +70 ° C.
Поверхностная твердость	≥ 3H
Время ответа	≤ 15 мс
Сопротивление схемы (x)	150 - 550 Ом (сторона пленки)
Сопротивление схемы (Y)	450 - 1100 Ом (стеклянная сторона)
Ключевые размеры	AA (активная зона): 55,20 x 96,65 мм OD (контур): 66,80 x 105,40 мм Клей VA (зона просмотра): 57,9 x 99,4 мм Клейский OD (контур): 66,40 x 105,00 мм
Источник питания	3,3 В (диапазон 2,6-3,6 В)
Экологическое соблюдение	ROHS COMPARINT
Тесты на надежность	• Хранение высокой температуры: 80 ° C/96H • Хранение с низкой температурой: -30 ° C/96H • Термический цикл: -30 ° C↔+80 ° C • ESD: ± 8 кВ воздух /± 4 кВ контакт • Вибрация: 10–150 Гц, 100 м/с²

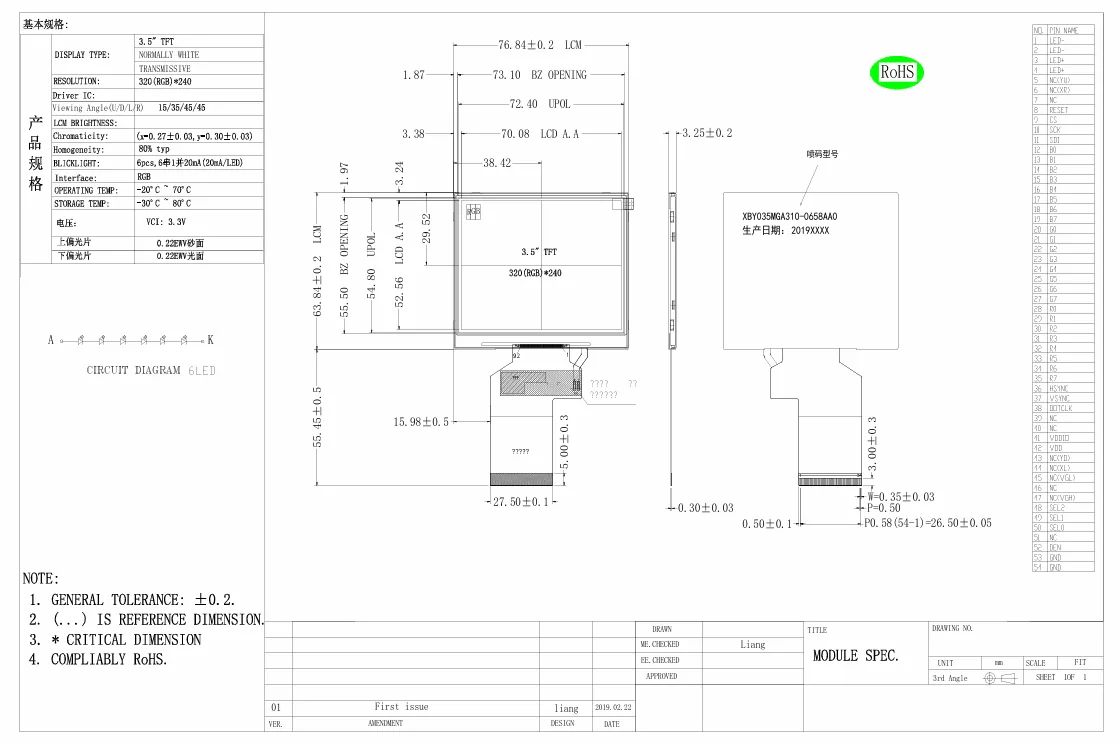

3,5 'емкостные сведения о модуле сенсорного экрана TFT

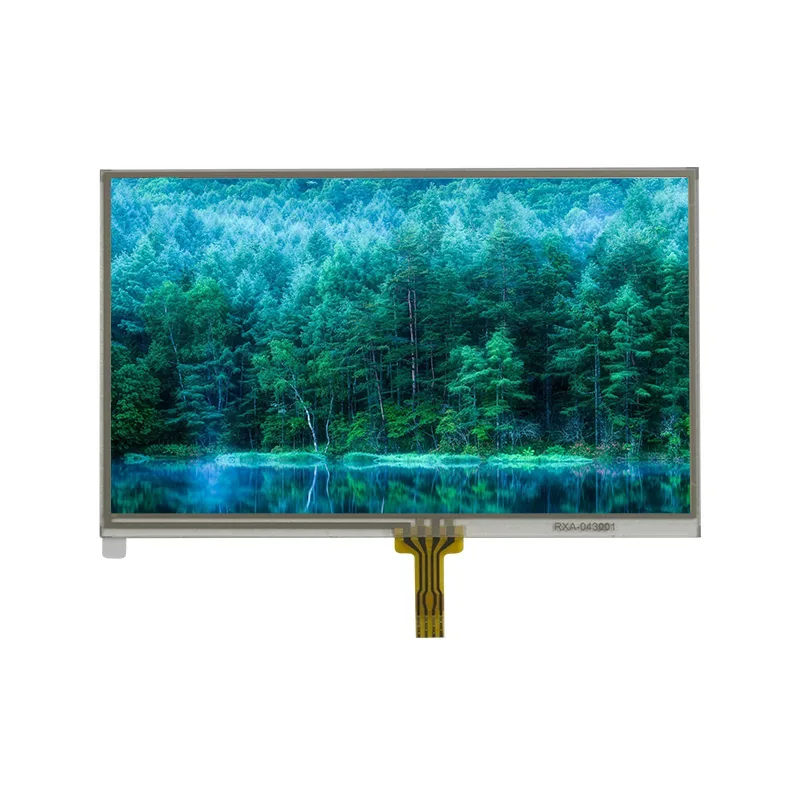

3.5' Customized 400 Nit TFT Capacitive Touch Screen Module

3,5 '400NIT TFT емкостное применение модуля сенсорного экрана

Tianfu ведущее время

Стандартные продукты		Индивидуальные продукты
Количество заказа	Срок поставки	Тип настройки	Срок поставки
1-30 шт	Немедленно	B/l & fpc & tp	в течение 5 недель
31-100 ПК	1 неделя	B/l & fpc & tp	в течение 5 недель
101-500 ПК	в течение 2 недель	B/l & fpc & tp	в течение 5 недель
501-1000 ПК	в течение 3 недель	B/l & fpc & tp	в течение 5 недель
1001-5000 ПК	в течение 3 недель	BL & FPC & TP	в течение 6 недель
5000+ ПК	в течение 4 недель	BL & FPC & TP	в течение 6 недель
