6,2-дюймовый модуль TN TFT ЖК-экрана с широким температурным диапазоном

Основные сценарии применения

• Промышленные панели управления: оборудование для автоматизации производства, системы управления ПЛК, человеко-машинные интерфейсы (HMI).

• Системы индикации в транспортных средствах: приборные панели коммерческих автомобилей, терминалы логистических транспортных средств, экраны управления специальными транспортными средствами.

• Дисплеи наружного оборудования: системы мониторинга солнечной энергии, наружные платежные терминалы, информационные табло для общественности.

• Дисплеи медицинского оборудования: портативные медицинские инструменты, вспомогательные дисплеи для диагностического оборудования.

• Управление умным домом: панели управления автоматизацией зданий, интеллектуальные центральные системы управления.

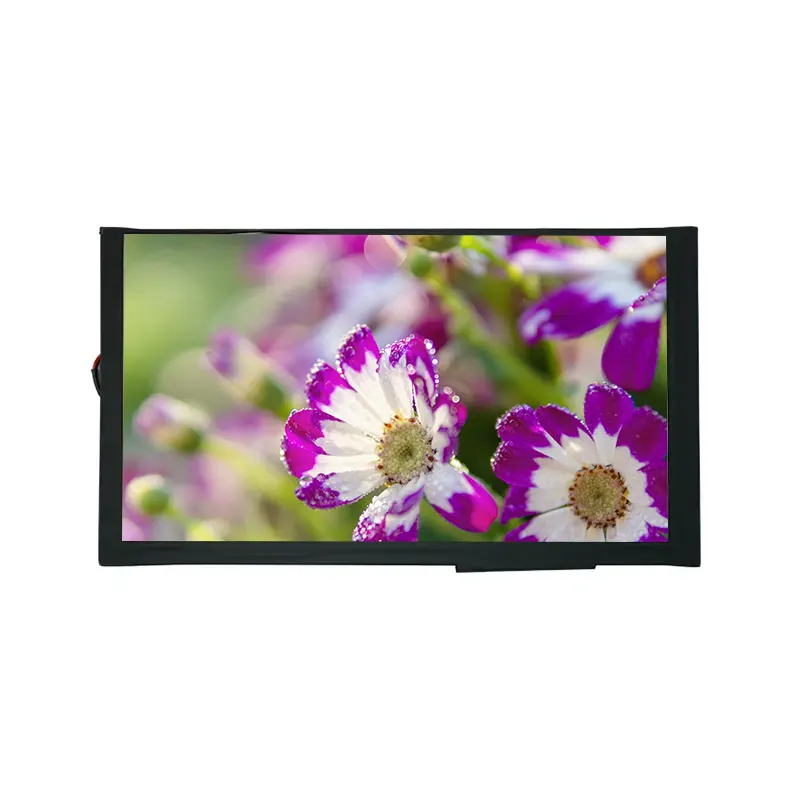

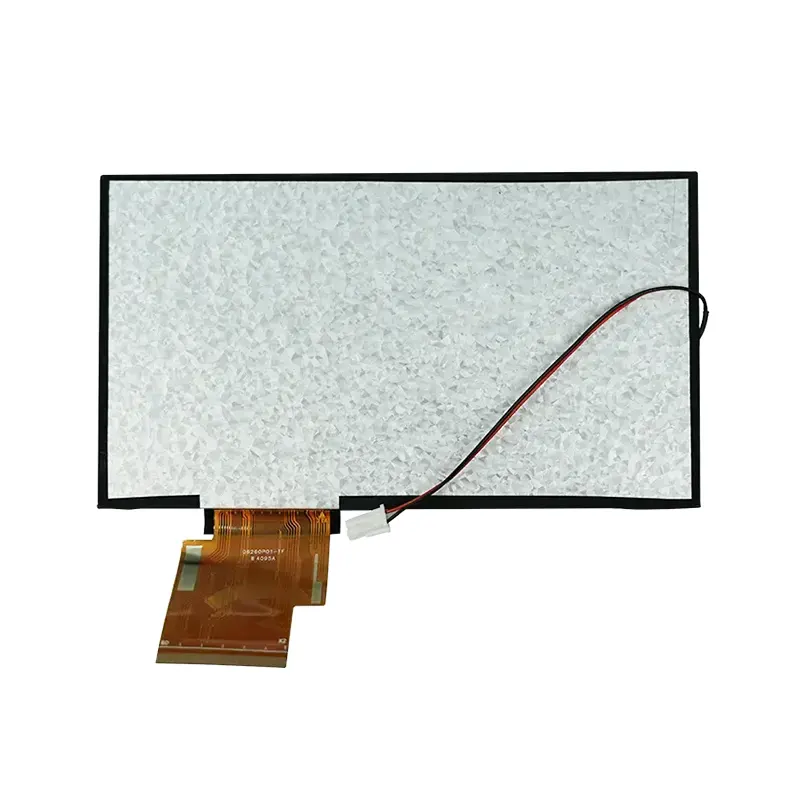

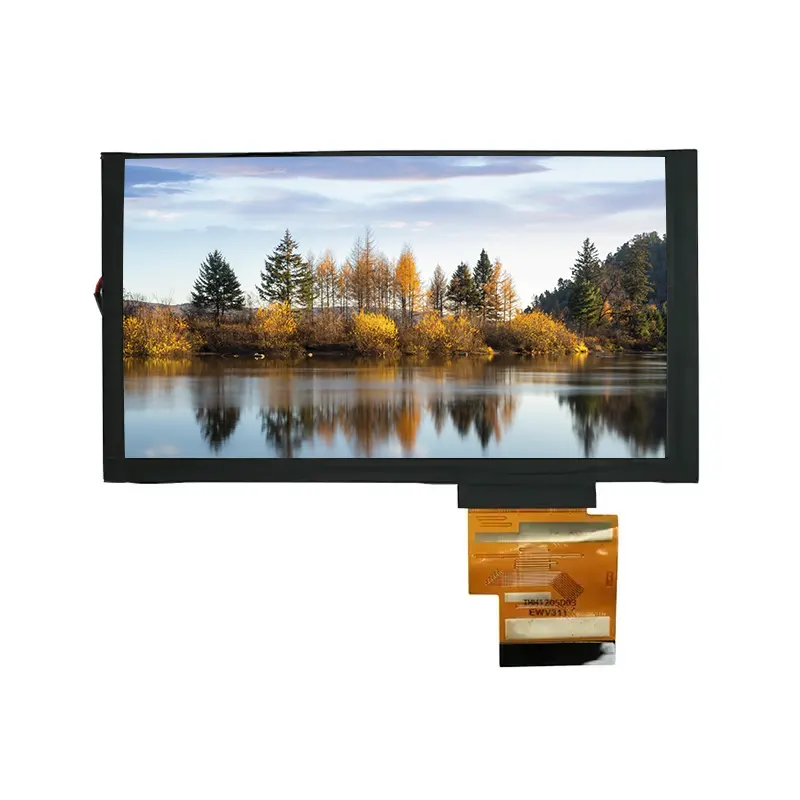

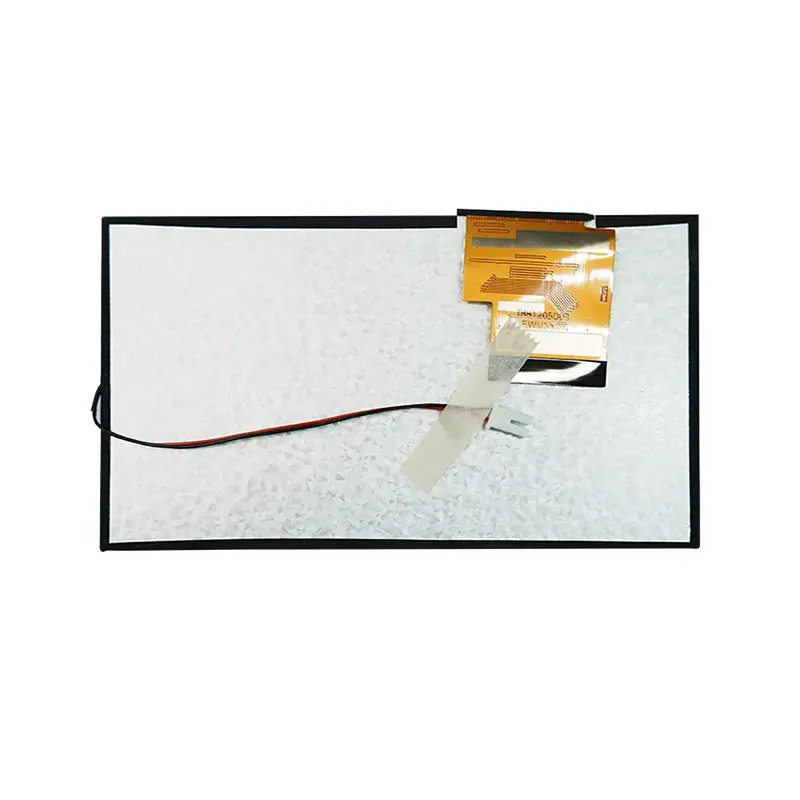

Tianfu 6,2-дюймовый модуль TN TFT ЖК-экрана с широким температурным диапазоном на складе

Подробности о модуле TN TFT ЖК-экрана Tianfu с шириной 6,2 дюйма по индивидуальному заказу

Преимущества оптических характеристик

Дисплей высокой яркости: при типичной яркости 500 кд/м² он почти в два раза ярче стандартных дисплеев потребительского класса (250–300 кд/м²), что обеспечивает идеальную видимость даже под прямыми солнечными лучами или при сильном окружающем освещении.

Широкие углы обзора: угол обзора 150° (CR≥10) как по горизонтали, так и по вертикали. Эта функция имеет решающее значение, когда нескольким операторам необходимо одновременно просматривать экран или когда устройство установлено в нестандартных положениях.

Быстрый отклик: общее время отклика 25 мс (рост + падение) обеспечивает динамическое обновление информации без размытия при движении, что делает его пригодным для отображения данных в реальном времени, мониторинга каналов и базовых анимированных интерфейсов.

Цветопередача: цветовая гамма NTSC 50%. Хотя он и не такой обширный, как потребительские дисплеи высокого класса, он полностью соответствует требованиям к промышленным индикаторам, уведомлениям о состоянии и графической визуализации данных.

Экологическая адаптивность и надежность

Широкий диапазон температур: диапазон рабочих температур от -20°C до 70°C, подходит для различных сред: от холодных складов до высокотемпературных цехов. Диапазон температур хранения еще шире: от -30°C до 80°C, что обеспечивает безопасность при транспортировке и складировании.

Надежная система подсветки: используется массив из 21 белого светодиода с источником питания 9,6 В/210 мА, обеспечивающий равномерную и стабильную подсветку со стандартным сроком службы более 50 000 часов.

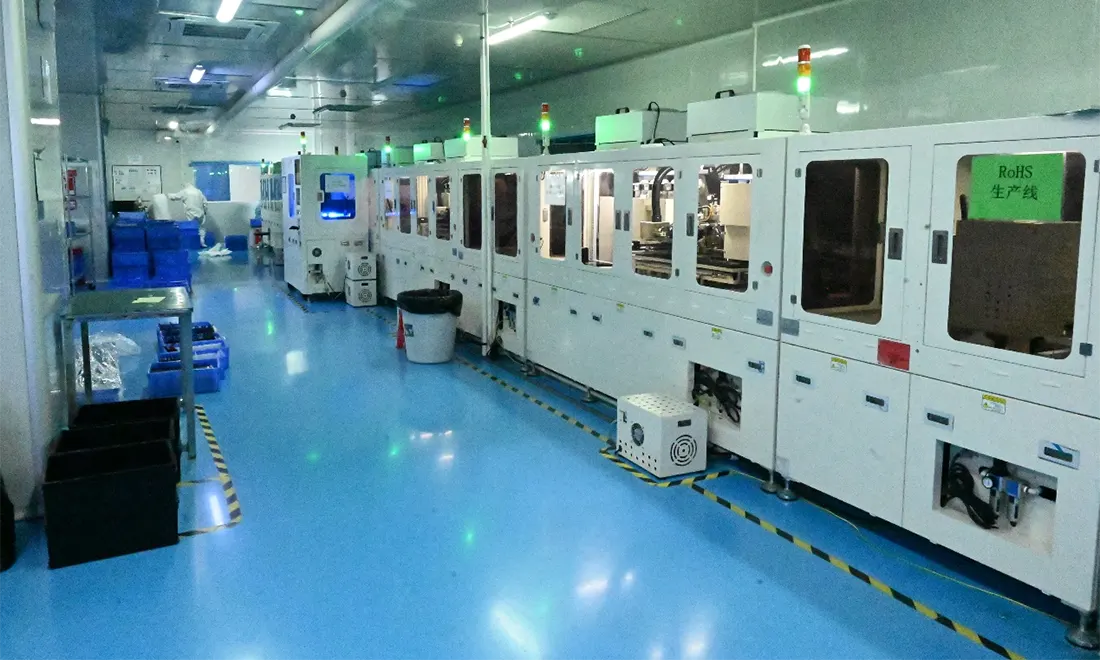

Контроль качества производства

• Случайный отбор проб для испытаний при высокой температуре и высокой влажности (85°C/85% относительной влажности в течение 240 часов) из каждой партии.

• Испытание на термический удар (-20°C ⇄ 70°C в течение 1000 циклов).

• Испытания на вибрацию и механический удар для удовлетворения требований к установке промышленного оборудования.

Гарантия стабильности производительности

• Равномерность яркости контролируется на уровне более 85%.

• Нет гарантии на яркие/темные пиксели (класс пикселей с нулевыми дефектами доступен по запросу).

• Согласованность цвета между партиями контролируется с помощью ΔE < 5.

Поддержка совместимости и интеграции

• Поддерживает стандартный интерфейс RGB, совместимый с основными промышленными процессорами.

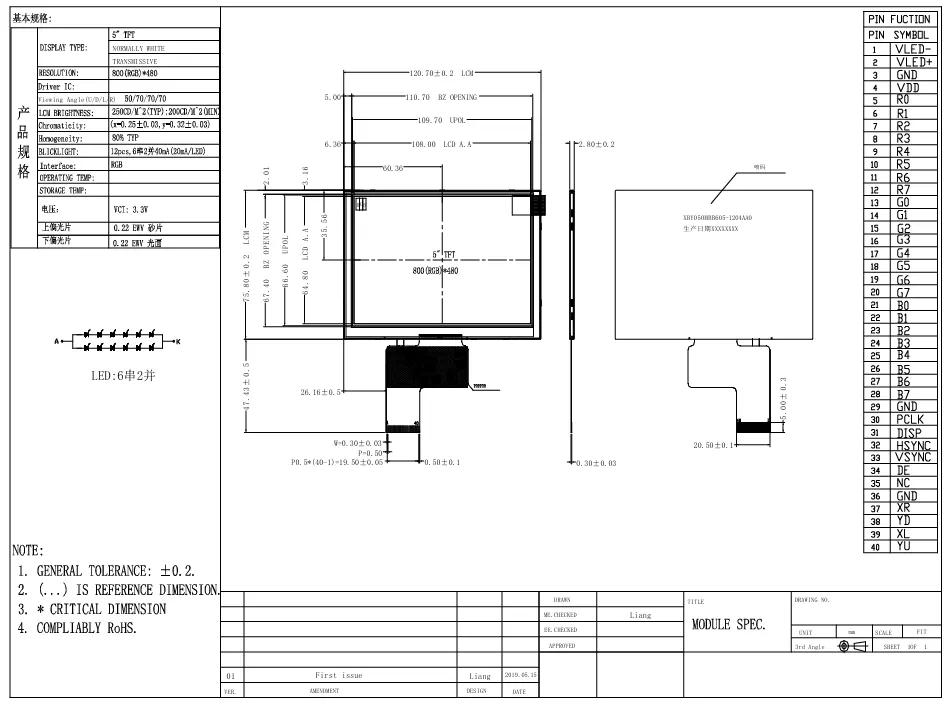

• Предоставляет подробные документы по определению интерфейса и временным характеристикам.

• Дополнительные резистивные или емкостные сенсорные панели (продаются отдельно).

• Предлагает эталонные схемы и примеры кода инициализации.

Что делает Tianfu выбором наших клиентов на протяжении 16 лет?

Десятилетие опыта. Имея более 10 лет опыта в разработке решений для промышленных дисплеев, мы глубоко понимаем уникальные требования промышленного применения. В отличие от дисплеев потребительского класса, в которых приоритет отдается насыщенному цвету и тонкому профилю, мы уделяем особое внимание надежности, адаптации к окружающей среде и долгосрочной стабильности.

Проверенная производительность в полевых условиях: наши модули отображения были проверены в более чем 5000 промышленных установках по всему миру, в том числе:

• Системы мониторинга ветровой энергии в условиях экстремального холода Северной Европы (непрерывная работа при -25°C)

• Оборудование нефтяной буровой платформы в условиях высоких температур Ближнего Востока (температура окружающей среды 50°C+).

• Терминалы системы управления производством (MES), работающие круглосуточно и без выходных.

Обязательства по технической поддержке

• Предоставление полной технической документации и руководств по интеграции.

• Команда технической поддержки со средним опытом работы в сфере промышленной электронной продукции более 8 лет.

• Поддержка выборочного тестирования и быстрая доставка небольших партий заказов.

• Приверженность долгосрочным поставкам и поддержке жизненного цикла промышленной продукции.

Кейс от нашего клиента: Модернизация дисплея для интеллектуальных складских логистических терминалов

История клиента и проблемы: Крупному логистическому центру электронной коммерции срочно требовалось обновить дисплеи своих складских мобильных терминалов передачи данных (КПК). Оригинальным экранам не хватало яркости при ярком освещении склада, что затрудняло считывание операторами штрих-кодов и инвентарной информации. Кроме того, значительные колебания температуры на складе (от холодных зон хранения до жарких летних условий) приводили к замедлению работы или выходу из строя стандартных сит, что серьезно влияло на эффективность и точность сортировки.

Наше решение: Заказчик использовал наш 6,2-дюймовый широкоэкранный TN TFT жидкокристаллический модуль. Высокая яркость 500 кд/м² обеспечивает четкую видимость при любом освещении. Широкий диапазон рабочих температур от -20°C до 70°C идеально адаптируется к сложным складским условиям, гарантируя стабильную работу устройства круглый год. Кроме того, широкий угол обзора 150° позволяет операторам легко считывать информацию независимо от того, как они держат устройство.

Результаты применения: После обновления оборудования эффективность чтения информации с экрана сортировщиками повысилась более чем на 30%, а количество ошибок, вызванных проблемами с отображением, значительно снизилось. Отзывы клиентов показывают, что надежность дисплея значительно сократила время простоя оборудования на техническое обслуживание, обеспечив прочную основу для «регулярной работы интеллектуальной логистической системы».

В1: Хорошо ли виден этот дисплей на открытом воздухе под прямыми солнечными лучами?

О: Да, абсолютно. Конструкция с повышенной яркостью 500 кд/м² специально разработана для использования на открытом воздухе в условиях высокой освещенности. По сравнению со стандартными экранами мобильных телефонов (обычно 300–400 кд/м²) наш дисплей обеспечивает превосходную читаемость при ярком свете. Мы рекомендуем сочетать его с антибликовой обработкой поверхности (AG) для достижения оптимальных результатов.

Вопрос 2: Включает ли диапазон рабочих температур от -20°C до 70°C температуру запуска?

О: Да, это полный диапазон рабочих температур, включая как холодный, так и горячий запуск. При температуре -20°C для достижения максимальной яркости дисплею может потребоваться немного больше времени (обычно 30–60 секунд), но изображение будет работать нормально. Для более экстремальных применений мы можем предоставить специальные версии по запросу.

Вопрос 3. Достаточно ли контрастности 140:1? Кажется, ниже, чем потребительские товары.

О: Стандарты контрастности для промышленных дисплеев отличаются от стандартов для потребительских товаров. Показатель 140:1 измерен при высокой яркости 500 кд/м². Фактические визуальные характеристики намного превосходят потребительские экраны, работающие на том же уровне яркости. Наша оптимизация обеспечивает наилучшую читаемость в промышленных условиях, которые часто подвергаются воздействию внешнего освещения.

Вопрос 4. Будет ли время отклика 25 мс вызывать размытие изображения при движении?

О: Для промышленного применения вполне достаточно общего времени отклика 25 мс. Промышленные интерфейсы в основном состоят из обновлений данных и индикаторов состояния, а не высокоскоростного воспроизведения видео. Такое время отклика обеспечивает плавное обновление динамических данных, обеспечивая при этом лучшую стабильность напряжения и более длительный срок службы.

В5: поддерживает ли он сенсорную функциональность?

О: Этот продукт представляет собой основной модуль дисплея, но мы можем предоставить полное решение для интеграции дисплея и сенсорного экрана. Мы сотрудничаем с несколькими поставщиками высококачественных сенсорных панелей, предлагая либо резистивные (лучше для работы в перчатках), либо емкостные сенсорные решения, гарантируя идеальное соответствие оптических характеристик и надежности.

В6: Каков срок службы светодиодов подсветки и сложна ли замена?

О: Система подсветки рассчитана на срок службы более 50 000 часов (приблизительно 5-6 лет при обычном использовании). Светодиоды имеют матрицу, поэтому выход из строя одного светодиода не приведет к выходу из строя всей подсветки. Для приложений, требующих более высокой надежности, мы можем предложить версии с резервной конструкцией.

В7: Каков минимальный объем заказа (MOQ) и какое время выполнения заказа?

О: Минимальный заказ для стандартных моделей составляет 100 единиц, а образцы доступны от 1 единицы. Пожалуйста, обратитесь к таблице ниже, чтобы узнать конкретные сроки выполнения заказов; Для ускорения производства могут быть согласованы срочные заказы. Мы поддерживаем резервный запас наших самых популярных моделей, чтобы удовлетворить насущные потребности наших клиентов.
