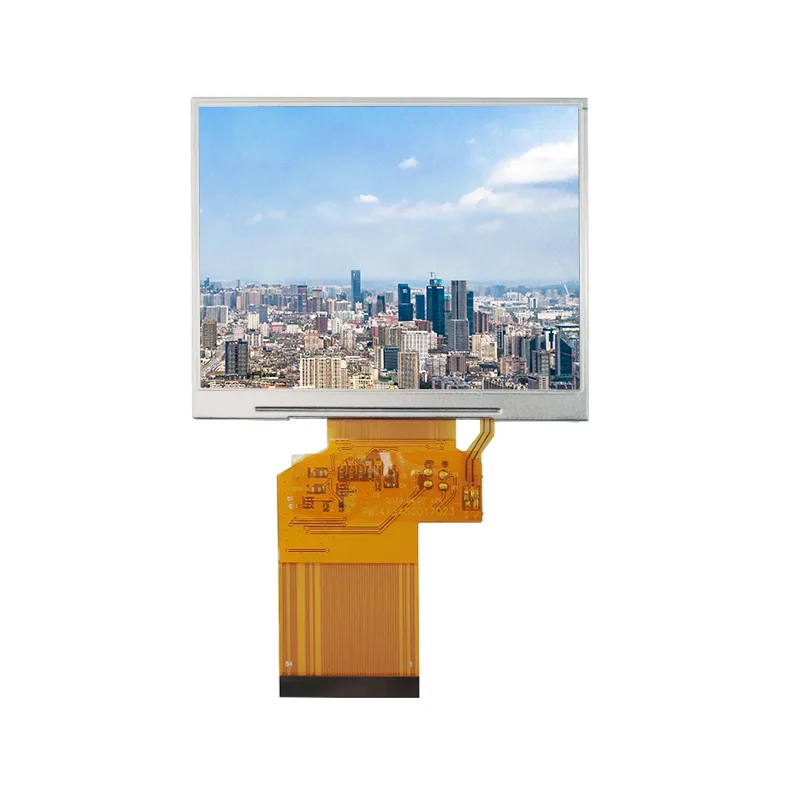

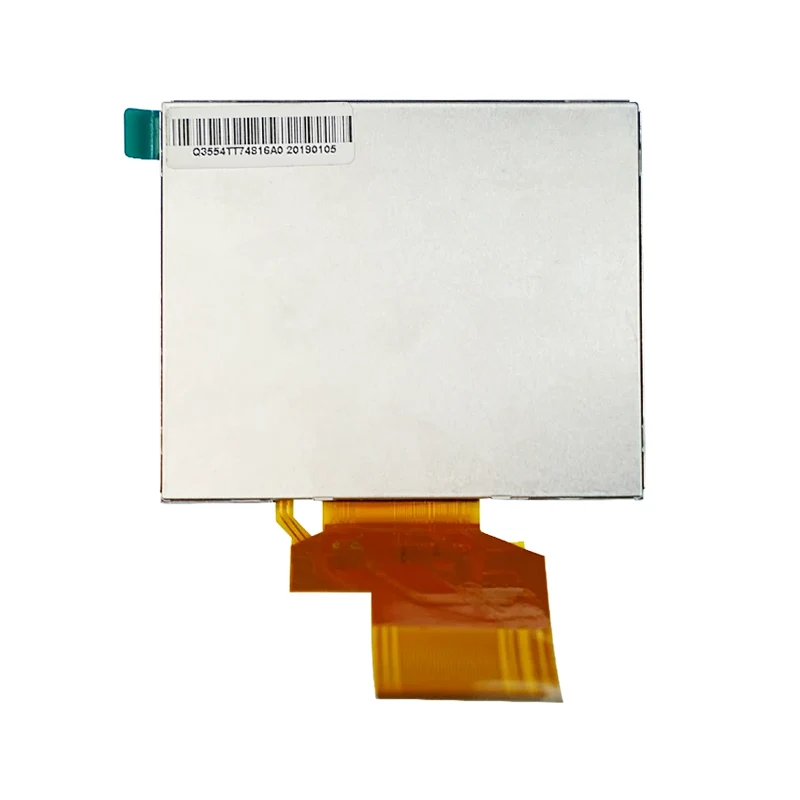

3.5 'Промышленное управление IPS TFT ЖК -экрановое модуль

Точный инженер 3,5 'Промышленного управления IPS IPS TFT ЖК-экранный модуль. Особенности разрешения 320 × RGB × 240, ультратонкие зоны (0,3 ± 0,03 мм) и ± 0,2 мм точности. Оптимизирован для бесплатного направления просмотра со строгими характеристиками выравнивания Glass-Bl. 3.5 'Промышленное управление IPS TFT ЖК-экрановое модуль идеально подходит для интеграции дисплея с высокой точностью.

Отправить запрос

Описание продукта

Поддерживая небольшие маршрутные пробные заказы и пользовательские прошивки/дизайны интерфейса, производство модуля дисплея TFT China, Tianfu обеспечивает бесшовную интеграцию в интеллектуальные элементы управления/портативные приборы, поддерживаемые 12-месячной гарантией.

В запасе функции

1. Строительство высокого назначения

Строгие размерные допуски в пределах ± 0,2 мм обеспечивают надежное соответствие компонента и интеграцию.

2. Оптимизированный 3,5 -дюймовый дисплей

3,5 'Промышленное управление IPS TFT LCD -модуль имеет ЖК -панель с разрешением 320 × RGB × 240 для четкой визуальной производительности.

3. Ольтра-тонкие зоны дизайна

Критические области достигают удивительно тонких профилей до 0,3 ± 0,03 мм.

4. Инженерный просмотр и сборка

3.5 'Промышленное управление IPS TFT LCD модуль экрана обеспечивает направление бесплатного просмотра и включает в себя точные характеристики выравнивания стекла до Blu (0,59 мм/1,35 мм).

Спецификация

Тип модуля	3,5-дюймовый TFT
Разрешение	320 × RGB × 240
Интерфейс	24-битный RGB / Serial RGB / CCIR656 / CCIR601
Фильм (ITO Film)	Матовое анти-ньютонное кольцо, толщина 0,188 мм, листовое сопротивление: 350 ~ 500 Ом
Водитель ic	HX8238D
Механические размеры	76,90 × 63,9 × 3,26 мм
Активная площадь	70,08 × 52,56 мм
Эксплуатационная температура	-10 ° C ~ +60 ° C.
Температура хранения	-20 ° C ~ +70 ° C.
Поверхностная твердость	≥ 3H
Время ответа	≤ 15 мс
Сопротивление схемы (x)	150 - 550 Ом (сторона пленки)
Сопротивление схемы (Y)	450 - 1100 Ом (стеклянная сторона)
Ключевые размеры	AA (активная зона): 55,20 x 96,65 мм OD (контур): 66,80 x 105,40 мм Клей VA (зона просмотра): 57,9 x 99,4 мм Клейский OD (контур): 66,40 x 105,00 мм
Источник питания	3,3 В (диапазон 2,6-3,6 В)
Экологическое соблюдение	ROHS COMPARINT
Тесты на надежность	• Хранение высокой температуры: 80 ° C/96H • Хранение с низкой температурой: -30 ° C/96H • Термический цикл: -30 ° C↔+80 ° C • ESD: ± 8 кВ воздух /± 4 кВ контакт • Вибрация: 10–150 Гц, 100 м/с²

Подробности

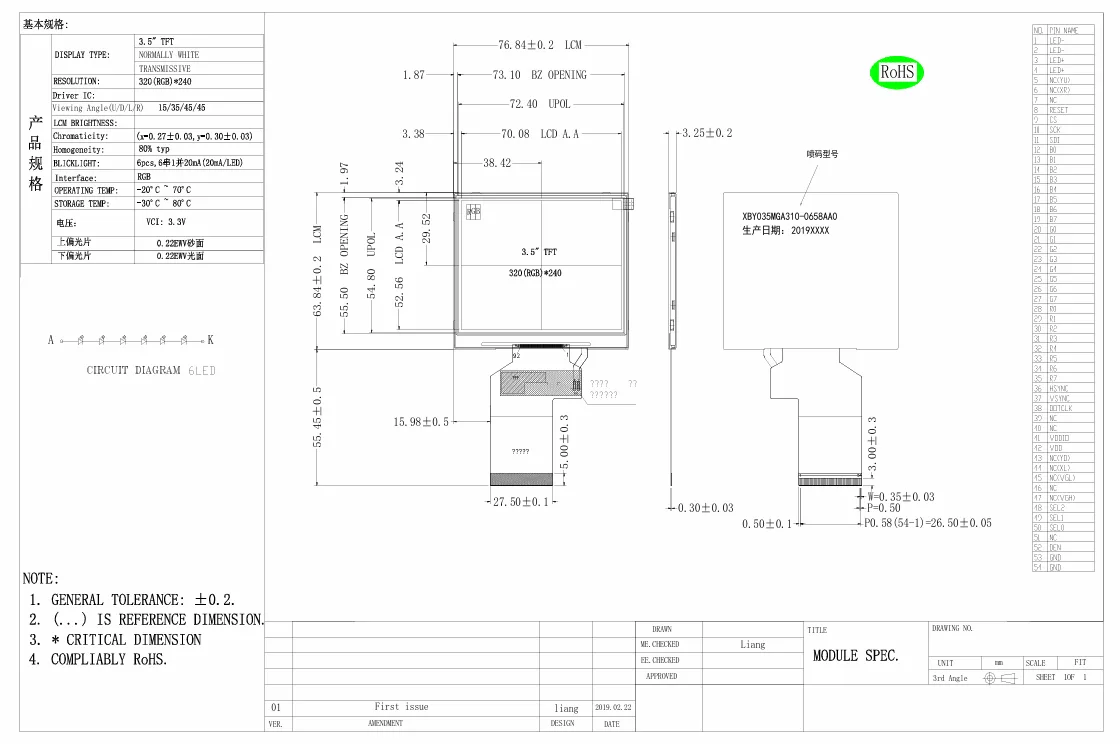

3.5' Industrial Control IPS TFT LCD Screen Module

Приложение

Tianfu ведущее время

Стандартные продукты		Индивидуальные продукты
Количество заказа	Срок поставки	Тип настройки	Срок поставки
1-30 шт	Немедленно	B/l & fpc & tp	в течение 5 недель
31-100 ПК	1 неделя	B/l & fpc & tp	в течение 5 недель
101-500 ПК	в течение 2 недель	B/l & fpc & tp	в течение 5 недель
501-1000 ПК	в течение 3 недель	B/l & fpc & tp	в течение 5 недель
1001-5000 ПК	в течение 3 недель	BL & FPC & TP	в течение 6 недель
5000+ ПК	в течение 4 недель	BL & FPC & TP	в течение 6 недель
