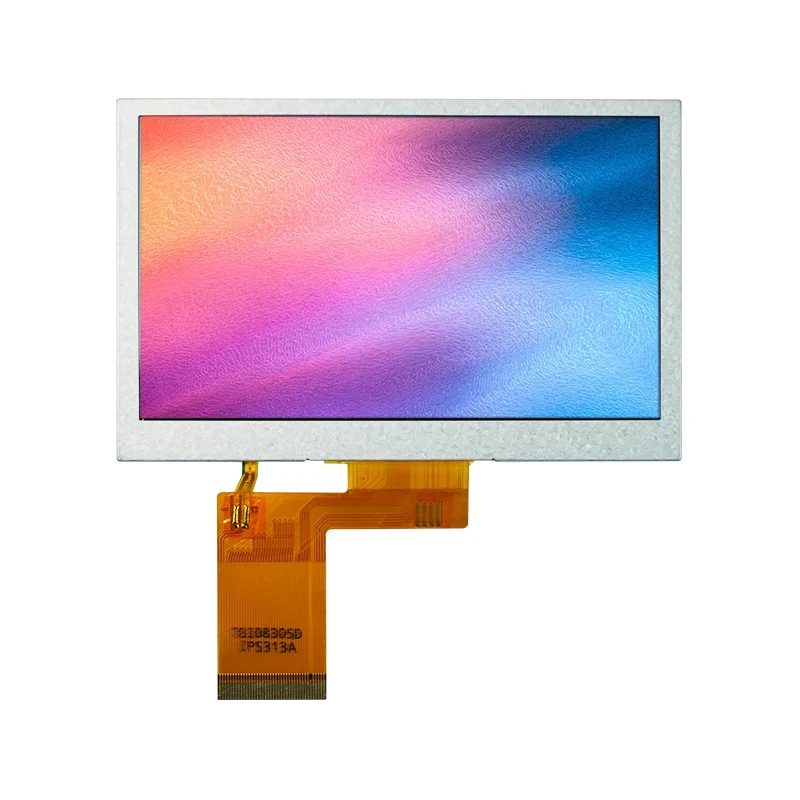

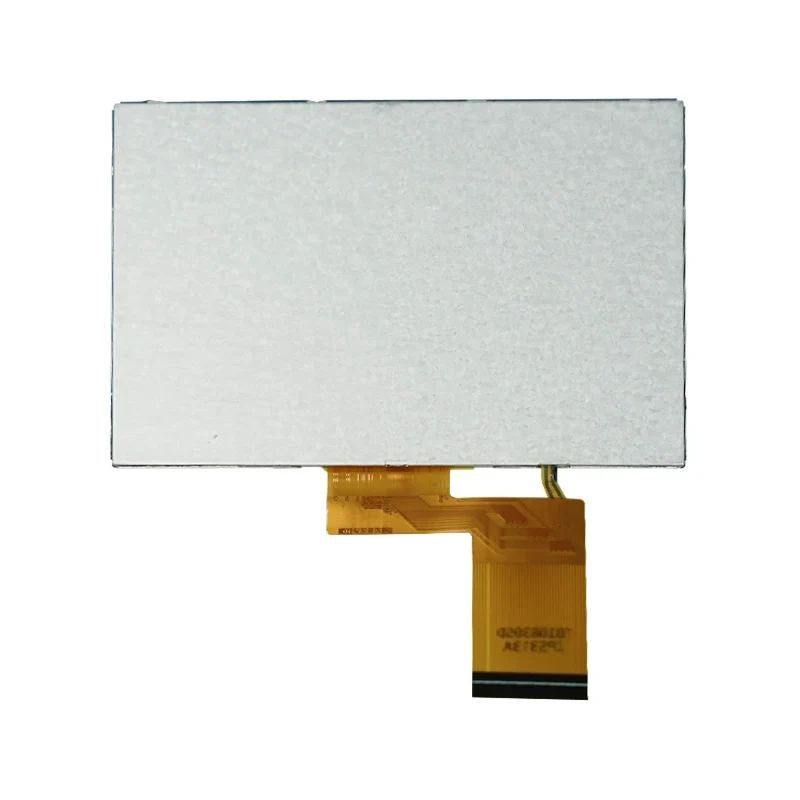

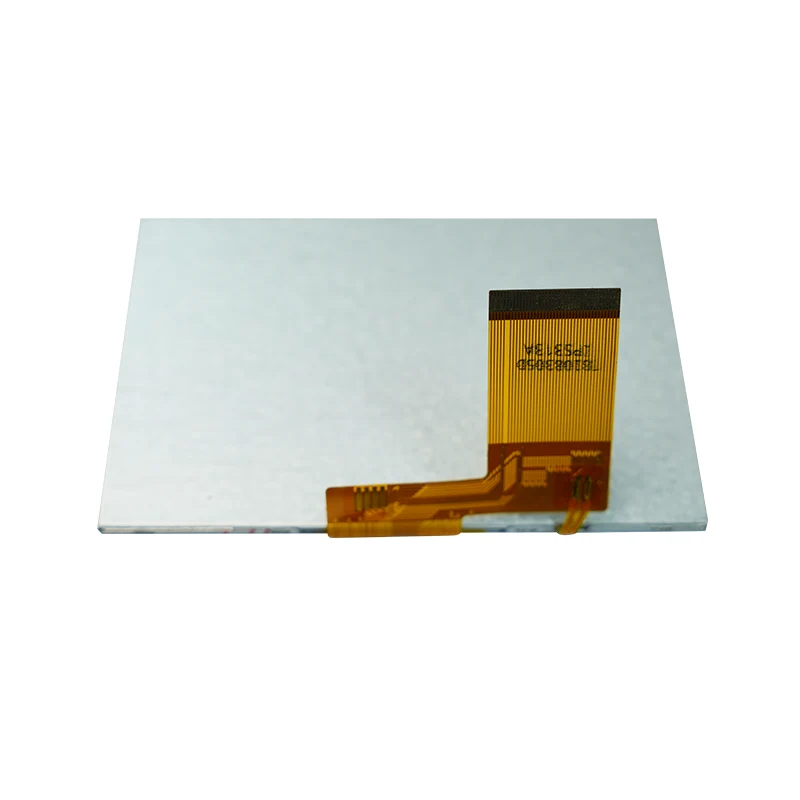

4,3-дюймовый модуль ЖК-экрана IPS TFT с интерфейсом RGB

Основные возможности:

• Отображение динамических изображений, текста и графических пользовательских интерфейсов (GUI).

• Поддержка разрешения 480×272, обеспечивающая четкость и читаемость контента.

• Прямое подключение к основному чипу управления через интерфейс RGB, упрощающее интеграцию системы.

• Подсветка высокой яркости (типовое значение 620 кд/м²) обеспечивает видимость в условиях яркого освещения.

• Конструкция с низким энергопотреблением продлевает срок службы батареи устройства.

Спецификация модуля Tianfu с 4,3-дюймовым RGB-интерфейсом IPS TFT ЖК-экрана

Индивидуальный модуль Tianfu с 4,3-дюймовым RGB-интерфейсом IPS TFT ЖК-экраном Подробности

Этот 4,3-дюймовый модуль ЖК-экрана IPS TFT с RGB-интерфейсом широко используется во многих отраслях благодаря своим компактным размерам, высокой яркости и прочности.

Вот некоторые типичные сценарии применения и примеры случаев:

Системы промышленной автоматизации и управления

• Корпус: используется в терминалах мониторинга заводских производственных линий для отображения производственных данных и состояния оборудования в режиме реального времени. При ярком окружающем освещении яркая подсветка гарантирует, что операторы смогут четко читать информацию.

• Преимущества: работа в широком диапазоне температур (-10°C~60°C) подходит для условий мастерских; быстрое время отклика (40 мс) поддерживает динамические обновления.

Медицинское оборудование

• Корпус: интегрирован в портативные медицинские диагностические приборы, такие как глюкометры или электрокардиографы (ЭКГ), для отображения данных пациента и графических результатов.

• Преимущества: высокий коэффициент контрастности (1000:1) повышает четкость изображения, помогая медицинскому персоналу принимать точные решения; низкое энергопотребление продлевает время работы устройства.

Бытовая электроника

• Корпус: применяется в панелях управления «умным домом» для отображения температуры, влажности и интерфейсов управления устройствами.

• Преимущества: интерфейс RGB поддерживает насыщенные цвета для улучшения взаимодействия с пользователем; малый шаг пикселя (0,198 мм) обеспечивает превосходное качество изображения.

Автомобильные и транспортные системы

• Чехол: используется в автомобильных информационно-развлекательных системах или дисплеях на задних сиденьях для отображения навигационного и мультимедийного контента.

• Преимущества: виброустойчивая конструкция (основанная на прочной конструкции TFT) выдерживает вибрацию автомобиля; обычно черный режим уменьшает блики в темноте.

Встроенные разработки и образование

• Корпус: используется студентами и инженерами для создания прототипов, например интерфейсов управления роботами или дисплеев устройств Интернета вещей.

• Преимущества: Простой интерфейс (CLK, HSYNC и т. д.) для простого подключения к распространенным микроконтроллерам (например, STM32, Raspberry Pi).

• Расширенные приложения: POS-терминалы, дисплеи мониторинга безопасности, интеллектуальные приборные панели и т. д.

Мы собрали отзывы пользователей-производителей из различных отраслей, чтобы всесторонне оценить фактическую производительность этого модуля дисплея. Обратите внимание, что опыт основан на спецификациях и типичных приложениях и может варьироваться в зависимости от конкретной среды использования.

Визуальное исполнение

• Яркость и читаемость: пользователи сообщают, что подсветка яркостью 620 кд/м² достаточно яркая для использования на открытом воздухе или в ярко освещенных помещениях, обеспечивая четкую видимость контента. Типичный коэффициент контрастности 1000:1 делает черный цвет глубже, а белый свет ярче, улучшая общее визуальное восприятие.

• Цветопередача: цветовая гамма охватывает 40–50 % (CIE1931), поэтому цветопередача реалистична, что делает ее подходящей для отображения диаграмм и изображений. Однако цветовая гамма может быть ограничена для профессиональных приложений графического дизайна.

• Время отклика: типичное время отклика 40 мс достаточно для большинства статического и динамического контента. Хотя при быстром воспроизведении видео может возникнуть небольшое размытие изображения, оно хорошо подходит для промышленного управления и невысокоскоростных игровых сценариев.

Интеграция и простота использования

• Совместимость интерфейса: 24-битный интерфейс RGB широко поддерживается, пользователи сообщают о простой интеграции с системами серии ARM Cortex-M или Linux. Сигналы управления (такие как DEN, DISP) упрощают настройку синхронизации.

• Управление питанием. Широкий диапазон входного напряжения (2,65–3,3 В) обеспечивает гибкость подачи питания, уменьшая необходимость внешнего регулирования. Измеренное энергопотребление относительно низкое, что способствует повышению энергоэффективности.

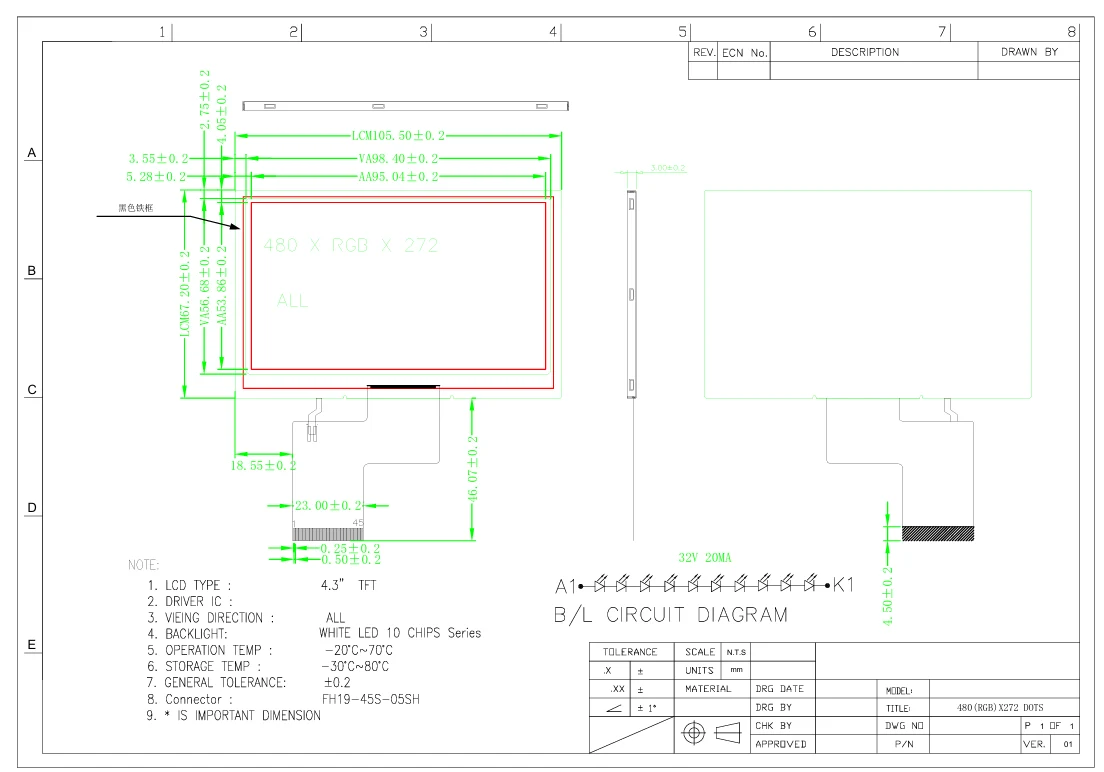

• Размер и установка. Компактный 4,3-дюймовый дизайн хорошо подходит для устройств с ограниченным пространством. Активная область дисплея размером 95,04 × 53,86 мм оптимизирует соотношение экрана к корпусу.

Экологическая адаптивность

• Температурные характеристики: он стабильно работает в диапазоне от -10°C до 60°C, и пользователи подтверждают отсутствие отклонений в работе дисплея при использовании в наружном оборудовании. Диапазон температур хранения -20°C~70°C обеспечивает безопасность при транспортировке и хранении.

• Долговечность: TFT-панель и микросхема драйвера SC7283 обеспечивают надежную работу без каких-либо сбоев в условиях промышленной вибрации.

• Сводка отзывов клиентов: "Этот дисплей предлагает высокое соотношение цены и качества, достаточную яркость и простую интеграцию. Он идеально соответствует нашим требованиям к нашему проекту автомобильного дисплея. Время отклика приемлемое, а реакция послепродажного обслуживания также быстрая".
