7.0 'Модуль дисплея LCD Free Free Fire Color TFT

Основные спецификации

Размер отображения

7,0-дюймовый IPS TFT-LCD

Разрешение

1024 × RGB × 600 (WVGA)

Пиксельный шаг

0,1506 (h) × 0,1432 (V) мм

Активная площадь

154,21 (h) × 85,92 (V) мм

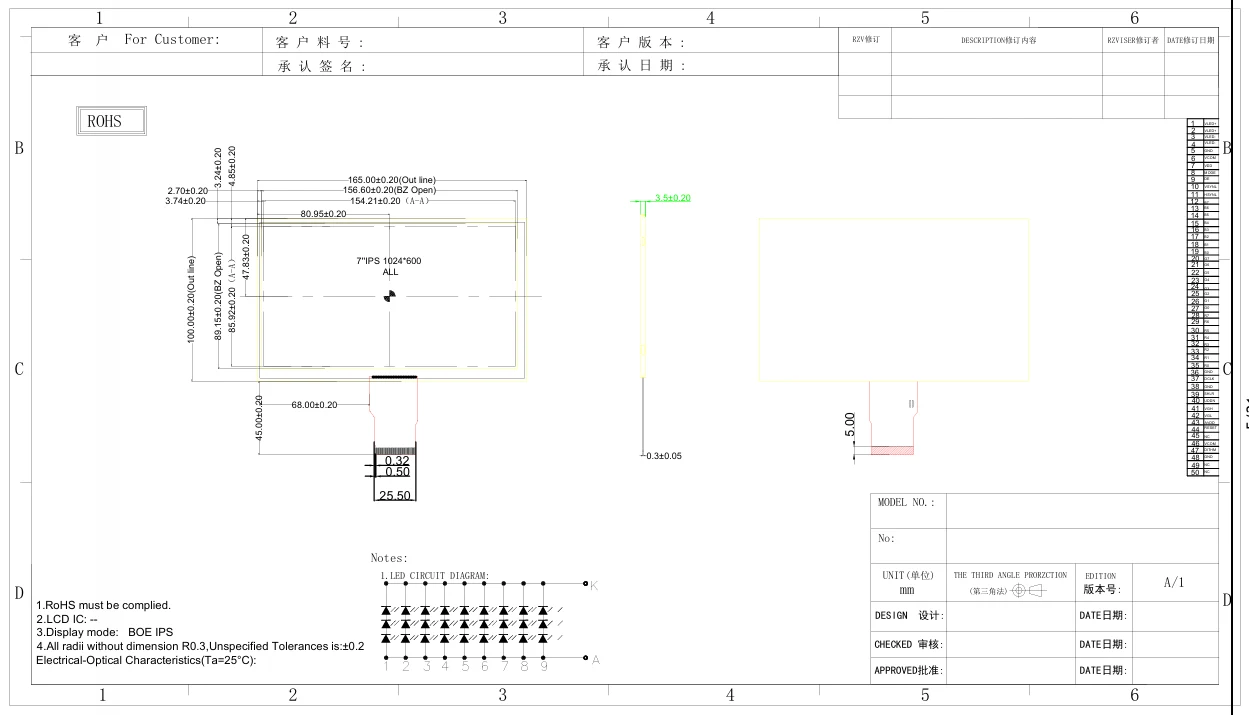

Схема размеров

165 (W) × 100 (ч) × 3,5 (г) мм

Режим отображения

Обычно черный (технология IPS)

Интерфейс

TTL Parallel RGB (50-контактный FPC)

Поверхностная обработка

Анти-глада (2H/3H жесткое покрытие)

Электрические характеристики

Цифровое напряжение питания (VDD)

3,3 В (3,0–3,6 В)

Аналоговое напряжение питания (AVDD)

9,6 В (9,4-9,8 В)

Напряжение затвора TFT (VGH/VGL)

18 В (17–19 В) / -6 В (-7–5V)

Потребление тока (тип.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5 мА, VGL: 1MA

Напряжение подсветки/ток

9,6 В (8,4–10,6 В) / 180 мА (27 светодиодов)

Рабочая температура

-20 ° C до +70 ° C.

Температура хранения

-30 ° C до +80 ° C.

Оптические характеристики

Яркости (тип.)

450 CD/M² (центральная точка)

Коэффициент контраста (тип.)

800: 1 (угол обзора 0 °)

Время ответа (тип.)

25 мс (подъем + падение)

Угол обзора (H/V)

80 °/80 ° (CR> 10)

Цветная гамма (NTSC)

50%

Хроматичность (белый)

X: 0,230–0,330, Y: 0,260–0,360

Интерфейс и контроль

Тип разъема

Hirose FH12A-50S-0,55H (50-контактный FPC)

Ввод данных

8-битный RGB (24-битная глубина цвета)

Синхронизированные режимы

DE MODE (по умолчанию) / HS / VS MODE

Управление направлением сканирования

L/r (слева/правая сдвига)/uddn (Up/Down Scan)

Обоснованная поддержка

8-битное (H) или 6-битное (L) разрешение
