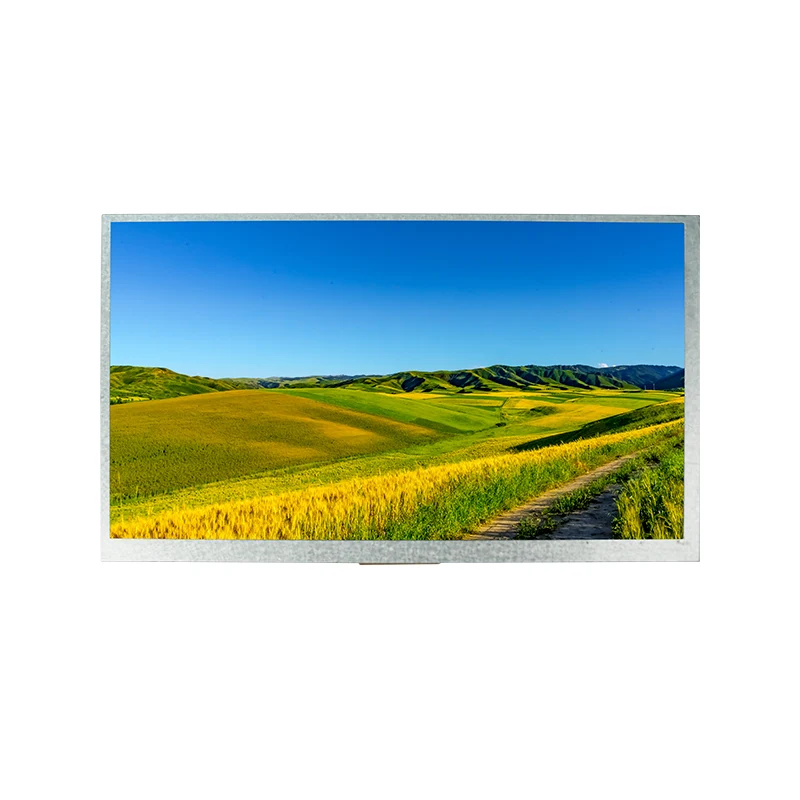

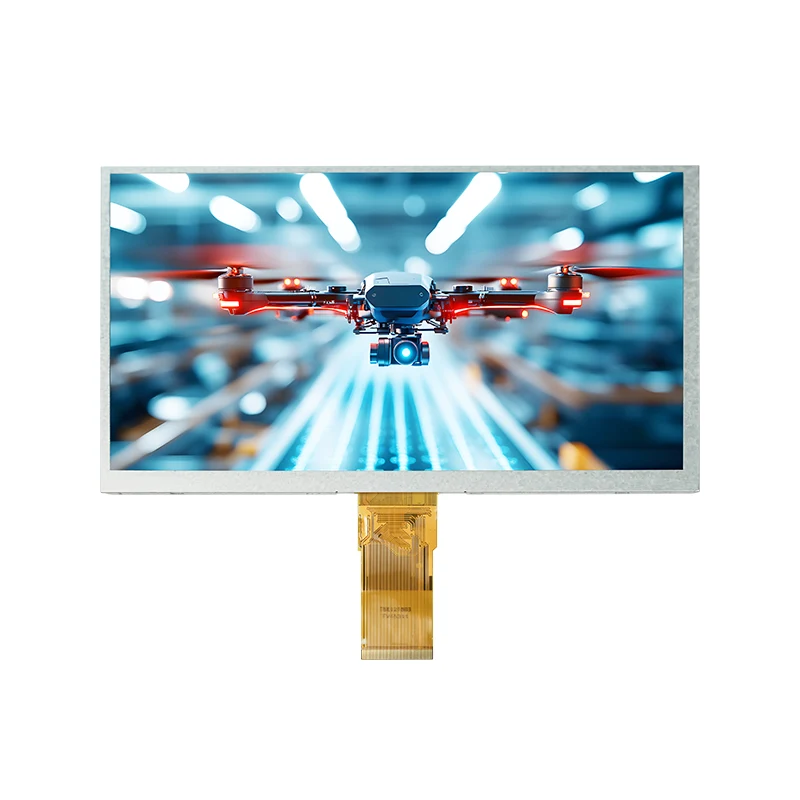

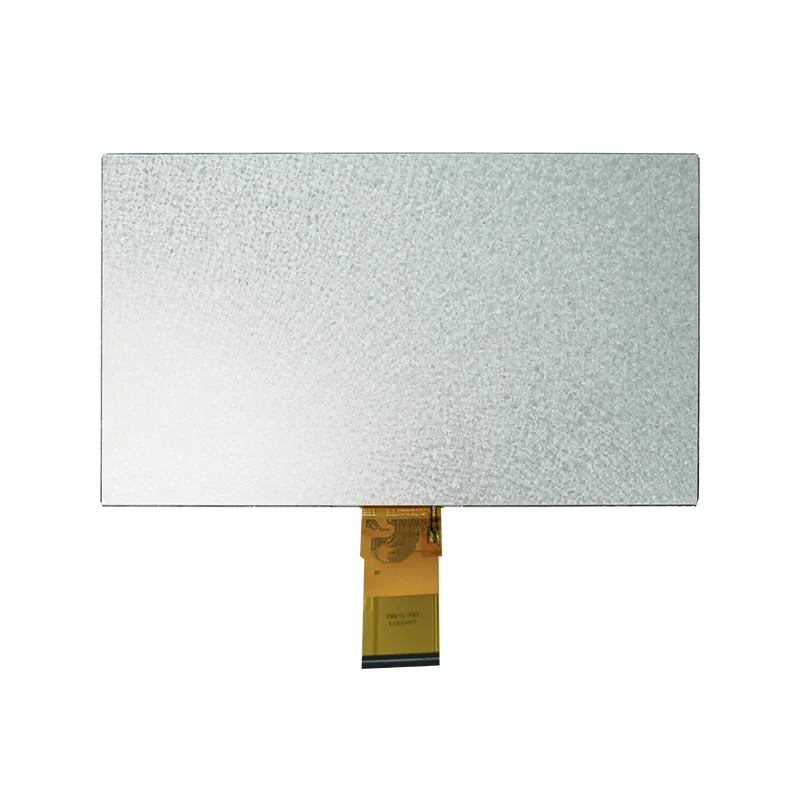

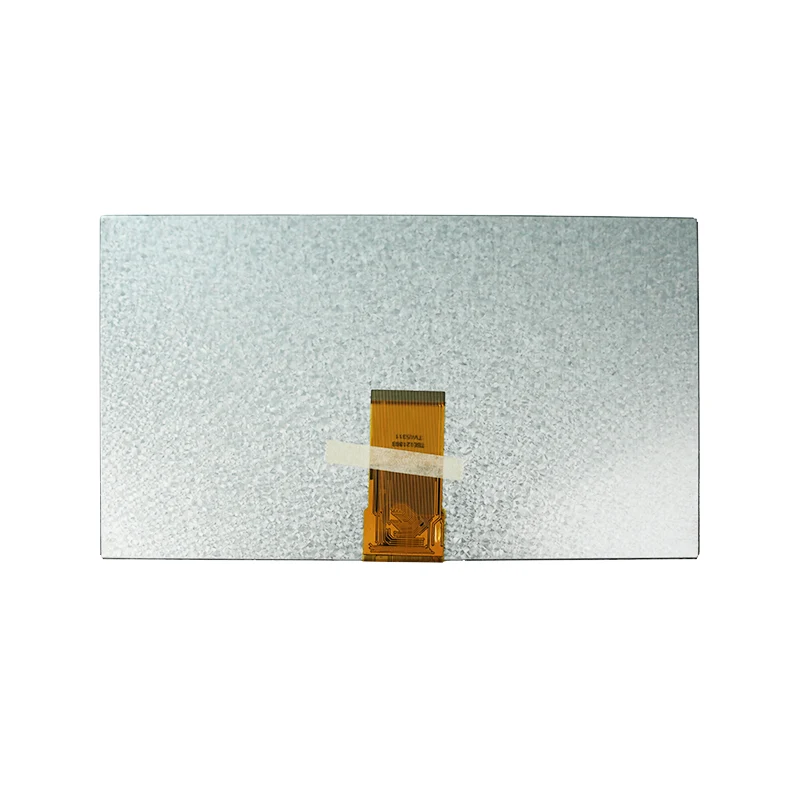

9,0-дюймовый квадратный TFT ЖК-дисплей HMI

Tianfu предлагает прочный 9-дюймовый модуль квадратного TFT ЖК-дисплея HMI с 24-битным интерфейсом RGB и технологией COG. Созданный для промышленной/медицинской автоматизации, он поддерживает специальные FPC, работает при температуре от -20°C до 70°C и имеет надежную 12-месячную гарантию.

Отправить запрос

Описание продукта

Ключевые особенности и преимущества

🔍Четкость высокого разрешения

9,0-дюймовый TFT-ЖК-дисплей с разрешением 800×480 пикселей RGB и направлением обзора на 6 часов для четкой и широкоугольной видимости.

🔌 Надежная интеграция

24-битный параллельный интерфейс RGB обеспечивает полную совместимость с промышленными и потребительскими системами.

⚡ Ультра-низкий

Конструкция электропитания Эффективно работает при напряжении 2,8–3,3 В (цифровое) и 9,4–9,8 В (аналоговое), что идеально подходит для энергочувствительных приложений.

🌡️Чрезвычайная долговечность

Выдерживает работу при температуре от -20 ℃ до 70 ℃ и оснащен светодиодной подсветкой со сроком службы 20 000 часов (18 светодиодов, 120 мА) для суровых условий.

🎯Точное машиностроение

Технология COG и оптимизированное напряжение VCOM минимизируют мерцание, обеспечивая высокую контрастность и стабильную работу.

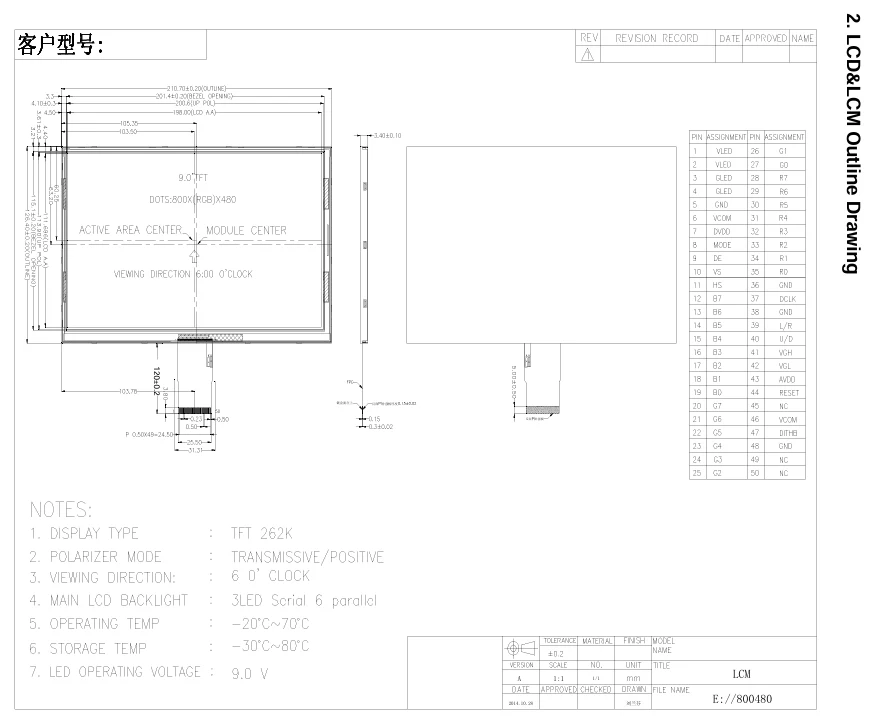

Спецификация модуля квадратного TFT ЖК-дисплея Tianfu с диагональю 9,0 дюйма HMI

Основные характеристики
Размер дисплея	9,0-дюймовый TFT-ЖК-экран a-Si (пропускающий)
Разрешение	800(RGB) × 480 пикселей (RGB-полоса)
Режим отображения	Обычный белый TN, направление обзора на 6 часов
Интерфейс	24-битный параллельный RGB (интерфейс MPU)
Напряжение источника питания	Цифровой: 2,8–3,3 В (DVDD) Аналоговый: 9,4–9,8 В (AVDD) Напряжение затвора: VGH=17–19 В, VGL=-6,6~-5,4 В.
Подсветка	Белый светодиод × 18 (общий ток: 120 мА)

Абсолютные максимальные рейтинги
Рабочая температура	-20,0 ℃ ~ 70,0 ℃
Температура хранения	-30,0 ℃ ~ 80,0 ℃

Электрические характеристики
Цифровое напряжение питания (DVDD)	3,0 В (мин.) / 3,3 В (тип.) / 3,6 В (макс.)
Аналоговое напряжение питания (AVDD)	9,4 В (мин.) / 9,6 В (тип.) / 9,8 В (макс.)
Напряжение включения затвора (VGH)	17 В (мин.) / 18 В (тип.) / 19 В (макс.)
Напряжение отключения затвора (VGL)	-6,6 В (мин.) / -6 В (тип.) / -5,4 В (макс.)
Общий сигнал управления электродами (VCOM)	3,7 В (типичное)

Характеристики подсветки
Прямое напряжение светодиода	9,0 В (типичное) / 9,9 В (макс.)
Срок службы светодиода	20 000 часов
Светодиодная яркость	≥3000 кд/м²
LCM Яркость	120 кд/м²

Временные параметры (горизонтальные)
Частота ДКЛК	33,3 МГц (тип.) / 50 МГц (макс.)
Горизонтальная область отображения	800 ДКЛК
Ширина импульса HS	1 DCLK (мин.) / 48 DCLK (тип.)
HS Заднее крыльцо	88 ДКЛК
HS Переднее крыльцо	40 ДКЛК

Подробности

Сертификаты и гарантия качества

Tianfu Display стремится поставлять надежные и высококачественные дисплейные модули. Наши производственные процессы подтверждены международно признанными сертификатами и строгими системами контроля качества.

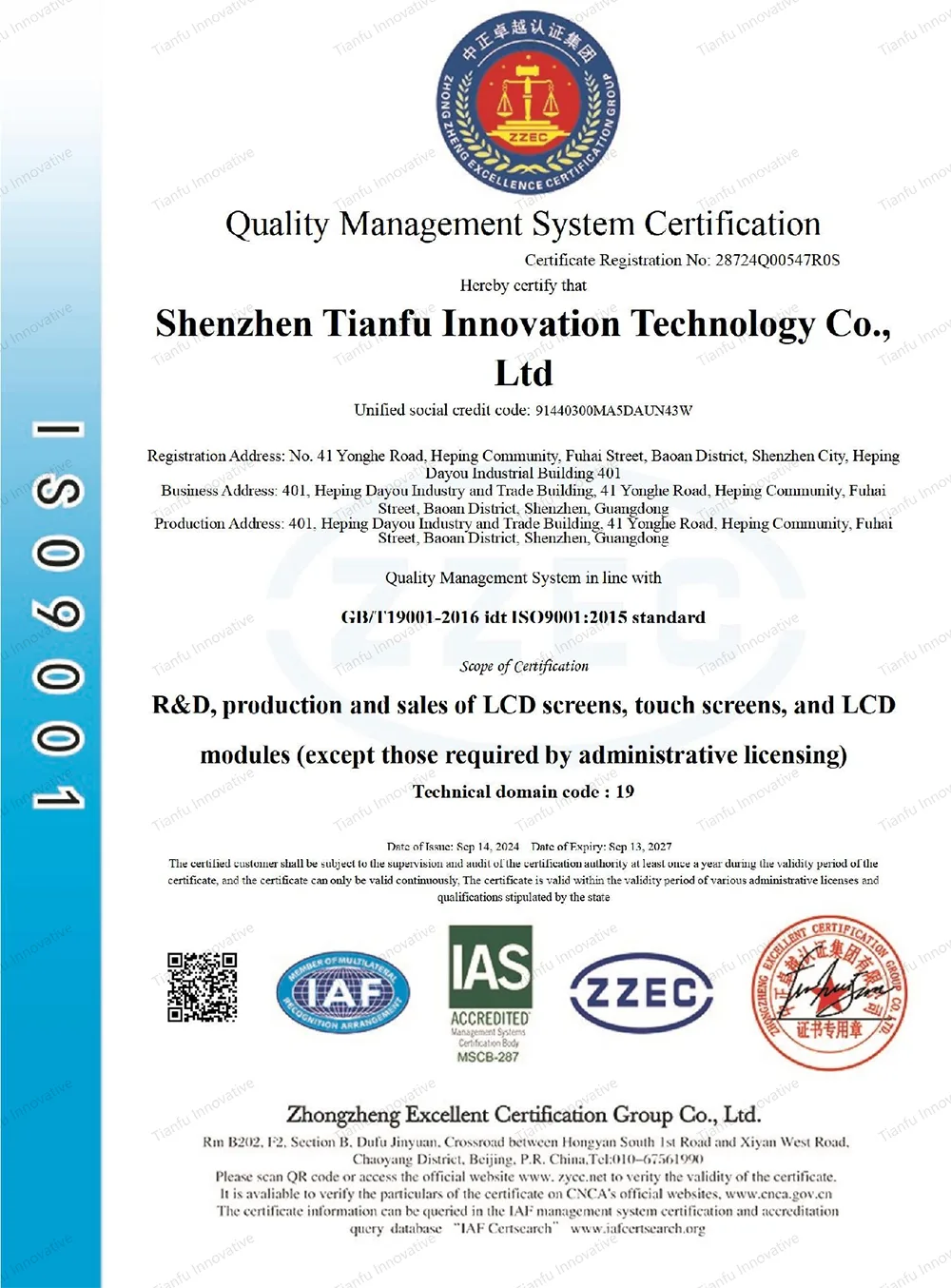

Сертификация ISO 9001:2015:Стандартизированный рабочий процесс управления качеством, обеспечивающий постоянную оптимизацию производительности.
Глобальное соответствие:Сырье на 100% соответствует требованиям RoHS и REACH, безопасно для прямого импорта на рынки Европы и Северной Америки.
100% проверка двойных ворот:Перед надежной упаковкой каждый TFT-модуль проходит полностью автоматизированное тестирование на электрическую, оптическую однородность и экологическое тестирование.
Журналы проверки надежности партии: обязательные испытания на циклическое изменение температуры, влагостойкость и ускоренное старение при подсветке, выполняемые для каждой производственной партии.
Полная отслеживаемость партии:Отслеживание серийных единиц продукции сопоставляется с отдельными датами производства, партиями химикатов и записями лабораторных испытаний.

Почему стоит выбрать Тяньфу? — Конкурентные преимущества

Особенность	Квадратный модуль HMI Tianfu 9,0 дюйма	Типичная альтернатива
Рабочая температура	-20℃ ~ 70℃ (широкий диапазон)	0℃ ~ 50℃ (ограничено)
Срок службы подсветки	20 000 часов	10 000–15 000 часов
Контроль мерцания	Оптимизированная конструкция VCOM + COG для минимального мерцания	Базовая компенсация, заметное мерцание при низкой яркости
Поддержка настройки	FPC, B/L, TP, быстрые модификации прошивки	Жесткий минимальный заказ, длительные сроки выполнения заказов
Сертификаты качества	ISO 9001, RoHS, REACH, полная отслеживаемость	Часто ограниченная документация
Гарантия и поддержка	Гарантия 12 месяцев, техническая поддержка, ответ 24 часа.	Стандартный 3–6 месяцев, ограниченная техническая помощь
Образцы и мелкосерийные заказы	Принято (1-30 шт. на складе)	Требуется высокий минимальный заказ
