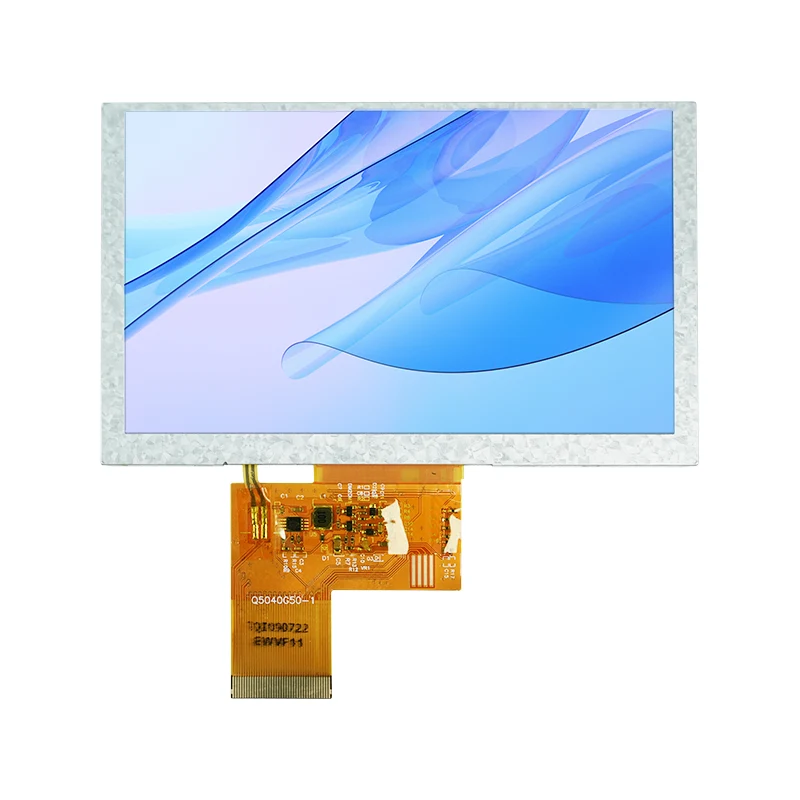

Интеллектуальный TFT ЖК-дисплей: практическое руководство от выбора до развертывания при разработке

При проектировании встроенных систем и человеко-машинного взаимодействияУмный TFT ЖК-дисплейбольше не является просто «компонентом дисплея» — это решающий фактор, определяющий пользовательский опыт и успех продукта. Независимо от того, разрабатываете ли вы промышленный HMI, панель управления «умным домом» или портативное медицинское устройство, разобраться в широком спектре интеллектуальных TFT-дисплеев на рынке и сделать правильный выбор, одновременно обеспечивая быстрое развертывание, зачастую оказывается сложнее, чем кажется.

1. Выбор: не смотрите только на размер и разрешение

Самая распространенная ошибка на этапе выбора — остановиться на экране с мыслью, что «он выглядит примерно так». На самом деле основные различия между Smart TFT LCD часто выходят за рамки технических характеристик.

1.1 Тип интерфейса: первое критическое разделение

Тип интерфейса напрямую определяет, сможет ли ваш основной контроллер управлять экраном и насколько сложным будет процесс разработки. Каждый из распространенных типов интерфейсов имеет свои собственные подходящие приложения:

Особое примечание: если вашим основным контроллером является микроконтроллер, такой как STM32F103, который не имеет встроенного контроллера RGB, напрямую выбрать экран с интерфейсом RGB будет чрезвычайно сложно. Вам понадобится дополнительный мостовой чип (например, SSD1963) или, альтернативно, переключитесь на экран SPI или параллельный интерфейс.

1.2 Согласование разрешения и размера

Более высокое разрешение не всегда лучше. В ограниченном пространстве встраиваемых систем более высокое разрешение означает большее использование памяти кадрового буфера, более высокое энергопотребление и более высокую стоимость. Эмпирическое правило таково:

Для отображения простых значков или текста (например, панелей приборов): достаточно 240x240 или 320x320.
Для стандартных человеко-машинных интерфейсов (например, портативных терминалов): 480x480 или 800x480.
Для приложений, требующих четких диаграмм или изображений: 720x720 или выше.

Квадратные TFT становятся все более распространенными в интеллектуальных носимых устройствах и промышленных инструментах. Общие характеристики включают 1,3 дюйма (240x240), 3,4 дюйма (480x480) и 4,0 дюйма (720x720).

1.3 Адаптивность к окружающей среде: в помещении, на открытом воздухе или в экстремальных условиях?

Многие проекты прекрасно работают со стандартными экранами на этапе прототипирования, но сталкиваются с проблемами при развертывании в полевых условиях. Особого внимания заслуживают три ключевых параметра:

• Яркость: 300–400 нит достаточно для использования в помещении; для полунаружного применения требуется 500–800 нит; при полном использовании на открытом воздухе под прямыми солнечными лучами для обеспечения читаемости требуется яркость 1000 нит или выше.

• Рабочая температура: Коммерческий класс: от 0°C до 50°C; промышленный класс: от -20°C до 70°C; для автомобильной промышленности или экстремальных условий требуется температура от -30°C до 85°C или выше.

• Угол обзора. Для сценариев, когда несколько человек просматривают экран или когда устройство установлено под углом, предпочтительными являются экраны IPS с полным углом обзора; Экраны TN дешевле, но демонстрируют значительный сдвиг цвета под широким углом.

1.4 Сенсорная панель и обработка поверхности

Если вашему продукту требуется сенсорная функциональность, помимо выбора между резистивным и емкостным типами, есть несколько деталей, которые легко упустить из виду:

Метод ламинирования: оптическое соединение обеспечивает лучшую прозрачность и меньшее отражение по сравнению с ламинированием с воздушным зазором, но обходится дороже.
Покрытие поверхности: антибликовое (AG), антибликовое (AR) и покрытие против отпечатков пальцев (AF) — для устройств, работающих вне помещений или с высокой яркостью, рекомендуется комбинация AG+AR.

Персонализация защитного стекла: требуются ли закругленные углы, шелкография с логотипами, отверстия или другие эстетические модификации.

2. Аппаратное обеспечение и драйвер: избежание ловушек

После выбора экрана проектирование оборудования и разработка драйверов таят в себе еще один набор потенциальных ошибок.

2.1 Кабель FPC и подключение

Кабель FPC является причиной 80% глюков экрана. Всегда разблокируйте защелку разъема перед тем, как вставлять или вынимать кабель — если потянуть за него с силой, можно повредить позолоченные контакты. Никогда не подключайте и не отключайте FPC, пока система включена, поскольку остаточный ток может сжечь интерфейс.

При настройке ФПК обратите внимание на:

Совместимы ли последовательность контактов и уровни напряжения с вашей материнской платой
Требуется ли изгиб, расширение или фрезерование вокруг других компонентов
Соответствует ли длина FPC конструкции механического корпуса

2.2 Электропитание и подсветка

Для TFT-ЖК-дисплеев обычно требуется несколько линий напряжения: VDD (логика 3,3 В), VGH (положительное смещение), VGL (отрицательное смещение) и другие. Неправильная подача питания является основной причиной искажения цвета и мерцания экрана. Типичный подход к диагностике — проверить, не отличается ли напряжение VCOM от спецификации таблицы данных (например, превышение 3,8 В часто приводит к заметному мерцанию).

Для управления подсветкой рекомендуется использовать решение постоянного тока с ШИМ-регулированием яркости. Если частота ШИМ падает ниже 150 Гц, человеческий глаз может воспринимать мерцание; желательно поднять частоту выше 200Гц.

2.3 Микросхема драйвера и графическая библиотека

К распространенным микросхемам драйверов TFT относятся ILI9341, ST7789 и ST7735. Среди них ILI9341 предлагает наиболее полную документацию и самую простую реализацию драйвера, что делает его подходящим для приложений с разрешением 240x320.

Для графических библиотек LVGL и TouchGFX являются основным выбором во встроенном пространстве. LVGL имеет открытый исходный код и поддерживает несколько платформ, а TouchGFX глубоко оптимизирован для микроконтроллеров STM32.

3. Специальная опция: интеллектуальные последовательные экраны UART.

Если ваша команда не хочет тратить значительное время на разработку графического драйвера или если ваш основной контроллер имеет ограниченные ресурсы, стоит рассмотреть вариант последовательного экрана UART.

Такие экраны имеют встроенный микроконтроллер (например, ATmega328PB) и ими можно управлять, просто отправляя команды через последовательный порт, занимающий только контакты TX и RX.

Представленные на рынке экраны UART обычно делятся на две категории:

Первый обеспечивает чрезвычайно высокую эффективность разработки — вы даже можете смоделировать пользовательский интерфейс на ПК, прежде чем выводить его на экран. Последний обеспечивает больше возможностей управления на низком уровне.

4. Краткое руководство по диагностике общих неисправностей

Наконец, вот краткий контрольный список для устранения проблем с высокочастотными полями — возможно, он спасет положение:

Симптом	Приоритетное направление расследования
Глючит экран, нет изображения	Проверьте, не ослаблен ли кабель FPC и не окислен ли он (80% случаев); проверьте настройки разрешения/частоты обновления
Искажение цвета, вертикальные полосы, дрожание	Проверьте наличие аномального напряжения питания (VGL/VGH/VCOM); проверьте, не слишком ли низкая частота регулировки яркости ШИМ
Тусклое изображение или не работает подсветка	Проверьте старение светодиодов подсветки; проверьте фактическое выходное напряжение адаптера питания
Исправлены темные/белые пятна на экране.	Физическое повреждение или сжатие с задней стороны (необратимое — требует замены)

Выбор и разработка TFT-ЖК-дисплея по своей сути – это компромисс между стоимостью, производительностью, циклом разработки и надежностью. Не существует «лучшего» экрана — есть только «наиболее подходящее» решение. Я надеюсь, что это руководство поможет вам избежать ненужных обходных путей в начале вашего проекта и позволит вам сосредоточить больше усилий на создании действительно дифференцированного продукта.
