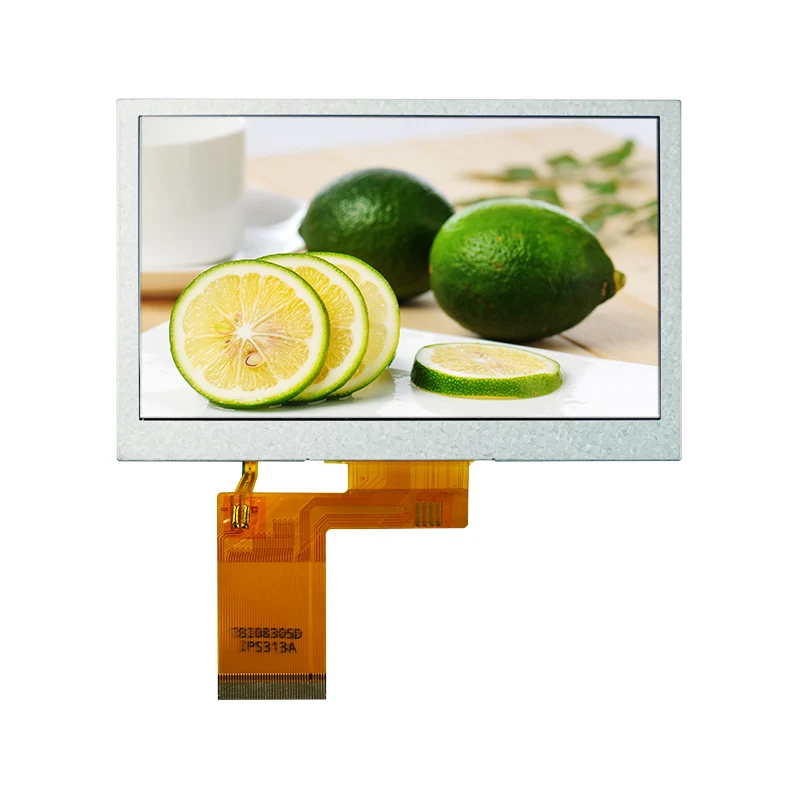

4,3-дюймовый пропускающий модуль цветного TFT ЖК-дисплея IPS

Основные функции

• Дисплей высокой яркости: стандартная яркость 500 кд/м² (минимум 450 кд/м²), обеспечивающая четкую видимость даже при сильном окружающем освещении.

• Широкий диапазон температур: поддерживает диапазон рабочих температур от -20°C до 60°C, что подходит для промышленных условий.

• Широкие углы обзора: стандартный угол обзора по горизонтали 70° и угол обзора по вертикали 45–60°, что обеспечивает удобный просмотр под разными углами.

• Быстрый отклик: типичное время отклика 20 мс, идеальное для отображения динамических изображений.

• Энергосберегающая конструкция: работает при низком напряжении 3,2 В с оптимизированной эффективностью для белой светодиодной подсветки.

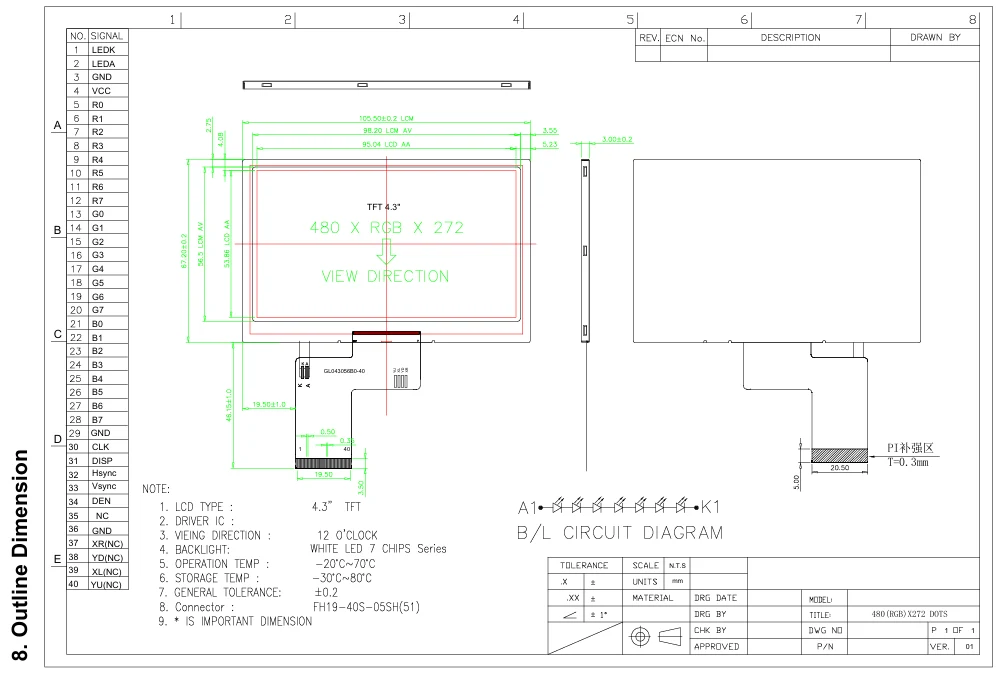

Tianfu Спецификация модуля пропускающего цветного TFT ЖК-дисплея IPS с диагональю 4,3 дюйма

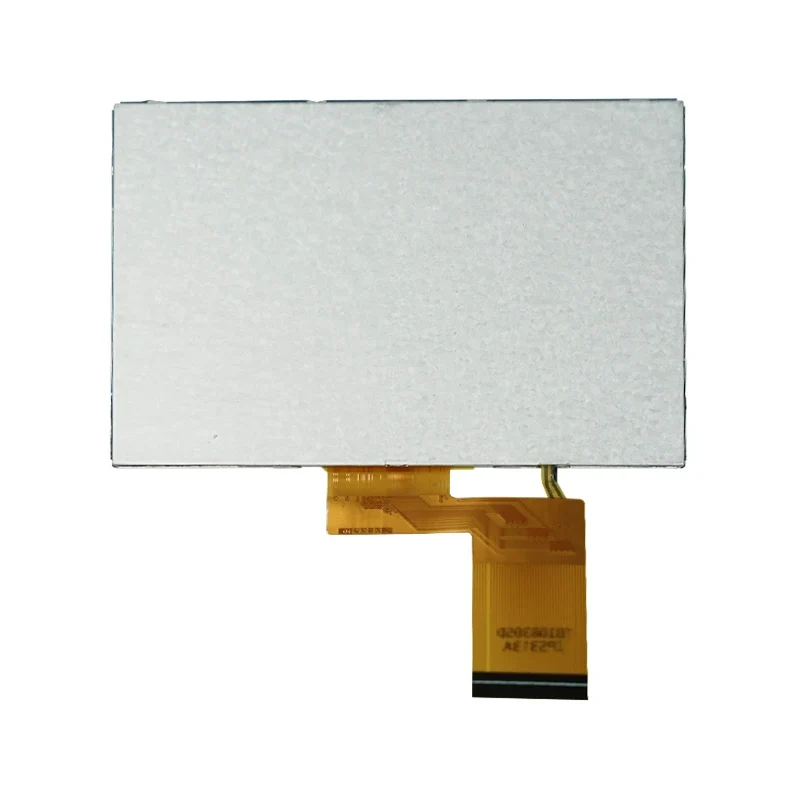

Tianfu 4,3-дюймовый пропускающий цветной TFT ЖК-дисплей IPS. Подробности о модуле дисплея

4,3-дюймовый пропускающий цветной TFT ЖК-дисплей IPS используется в различных областях:

Промышленная автоматизация и управление

• Промышленные панели HMI: мониторинг производственной линии, отображение состояния оборудования.

• Контрольно-измерительные приборы: осциллограф, интерфейсы дисплея анализатора спектра.

• Терминалы управления ПЛК: человеко-машинный интерфейс для систем автоматизации производства.

Автомобильные и транспортные системы

• Автомобильные навигационные дисплеи: автомобильные навигационные экраны послепродажного обслуживания.

• Информация об общественном транспорте: системы прибытия автобусных остановок, билетные терминалы.

• Инструменты строительной техники: экскаватор, панели оператора крана.

Медицинское и медицинское оборудование

• Портативные медицинские устройства: монитор, дисплеи диагностического оборудования.

• Терминалы мониторинга состояния здоровья: интерфейсы устройств общественного здравоохранения.

• Лабораторные приборы: экраны отображения данных для аналитических приборов.

Умный дом и Интернет вещей

• Интеллектуальные панели управления: сенсорные интерфейсы для центральных систем управления домом.

• Дисплеи мониторинга безопасности: построение экранов системы внутренней связи.

• Интерфейсы интеллектуальных устройств: высококачественные панели управления холодильником и стиральной машиной.

Коммерческое и торговое оборудование

• POS-системы: дисплеи розничных терминалов

• Экраны с рекламной информацией: небольшие приложения для цифровых вывесок.

Оценка нашего клиента: Панель промышленного термостата

Производитель промышленного оборудования использовал этот модуль в качестве интерфейса дисплея для своей системы контроля температуры. Он стабильно работал более 2 лет в условиях холодного хранения при температуре -10°C без ухудшения яркости. Угол обзора соответствует требованиям многоракурсного мониторинга.

В1: Каковы требования к источнику питания для этого 4,3-дюймового TFT-модуля?

О: Для модуля требуется два источника питания: 1) 3,2 В (типичное) для логической секции; 2) 12–16В для светодиодной подсветки, типовое значение 14В. Ток подсветки составляет примерно 40 мА. Рекомендуется использовать стабильный преобразователь постоянного тока во избежание колебаний напряжения, влияющих на производительность дисплея.

В2: Может ли модуль нормально работать в условиях низкой температуры?

О: Да, этот модуль прошел строгие испытания и может нормально работать в диапазоне температур окружающей среды от -20°C до 60°C. В условиях низких температур время первоначального запуска может быть немного увеличено (приблизительно 1–2 секунды), но это не повлияет на производительность дисплея. Диапазон температур хранения составляет от -20°C до 70°C.

В3: Каковы характеристики угла обзора модуля? Какие положения установки подходят?

О: Этот модуль имеет угол обзора 12 часов, с типичным горизонтальным углом обзора 70 ° и вертикальным углом обзора 45–60 °. Подходит для установки на уровне глаз наблюдателя или чуть выше него. Для приложений, требующих просмотра под разными углами, рекомендуется отрегулировать угол установки или выбрать модель с другими характеристиками угла обзора.

Вопрос 4. Поддерживает ли время отклика 20 мс воспроизведение видео?

О: Типичное время отклика 20 мс (максимум 30 мс) позволяет поддерживать большинство сценариев применения, включая обновление данных, переключение графического интерфейса и воспроизведение видео стандартной четкости. Для высокоскоростного видео или игровых приложений рекомендуется выбирать специальную модель с более коротким временем отклика.

В5: Каков срок службы модуля и ухудшение подсветки?

О: При номинальных условиях эксплуатации модуль рассчитан на срок службы более 30 000 часов. Ухудшение яркости светодиодной подсветки обычно составляет менее 10% в течение 10 000 часов. Рекомендуется избегать работы на максимальной яркости в течение длительного времени, чтобы продлить срок службы подсветки.

В6: Поддерживает ли он сенсорную функциональность?

О: Эта модель представляет собой модуль только дисплея и не имеет сенсорных функций. Тем не менее, мы можем предоставить соответствующие резистивные или емкостные компоненты сенсорного экрана и помочь в процессе ламинирования. Сенсорный экран необходимо приобретать и интегрировать отдельно.

Образец политики поставок

Доступность образцов. Для оценки и тестирования заказчиком доступны образцы небольших партий по 1–10 штук.

Включенная документация: Каждый образец пакета включает в себя:

• Полная техническая информация о продукте.

• Механические чертежи (файлы САПР в форматах DXF/STEP)

• Определения контактов и схема электрических соединений.

• Рекомендуемое время инициализации и код конфигурации регистра.

• Рекомендации по безопасной эксплуатации и защите от электростатического разряда.

Примеры рекомендаций по оценке

Прежде чем запрашивать образцы, убедитесь, что ваша техническая команда обладает следующими возможностями:

• Возможности управления: возможность обеспечить логическое питание 3,2 В и питание светодиодной подсветки 12–16 В для модуля.

• Совместимость интерфейсов: на материнской плате системы можно разместить 40-контактный разъем FH19‑40S‑0,5SH(51) или эквивалентный адаптер.

• Поддержка сигналов: основной чип управления может выводить 24-битные или 16-битные сигналы параллельного интерфейса RGB.

• Тепловые соображения: внутри вашего устройства зарезервировано достаточно места для рассеивания тепла.

🔧 Объем профессиональной технической поддержки

Основная техническая поддержка (предоставляется бесплатно)

Мы предлагаем следующую профессиональную техническую поддержку, связанную с ЖК-модулями, для прямых клиентов:

1. Консультации по спецификациям и интеграции

• Интерпретация электрических характеристик модуля и рекомендации по проектированию источника питания.

• Механический монтаж и анализ структурной совместимости.

• Руководство по процессам пайки разъемов и сборки кабеля.

• Рекомендации по оценке адаптивности к окружающей среде (температура/влажность).

2. Техническая документация по микросхеме драйвера

• Полное техническое описание микросхемы драйвера ILI6485.

• Подробная конфигурация регистров и примеры последовательности инициализации.

• Анализ параметров синхронизации интерфейса и рекомендации по сопоставлению

• Эталонная схема коррекции цветовой гаммы

3. Руководство по настройке оптических характеристик

• Методы и стандарты испытаний однородности яркости

• Предложения по оптимизации характеристик угла обзора в реальных установках.

• Указания по настройке контрастности и цветопередачи.

• Схемы тестирования и оценки времени отклика

4. Поддержка проверки надежности

• Рекомендуемые условия и циклы испытаний на приработку.

• Проектирование и рекомендации по защите от электростатического разряда

• Методы испытаний температурного цикла

• Ключевые моменты для оценки долгосрочной эксплуатационной надежности

Ответ технической поддержки

• Время ответа: ответы на технические запросы предоставляются в течение 24 часов в рабочие дни.

• Методы связи: поддержка по электронной почте, телефону и онлайн-встречам для углубленного технического обмена.

• Документация: вся техническая документация представлена ​​на китайском и английском языках.

• Библиотека часто задаваемых вопросов: для клиентов создана библиотека решений для общих проблем интеграции.
