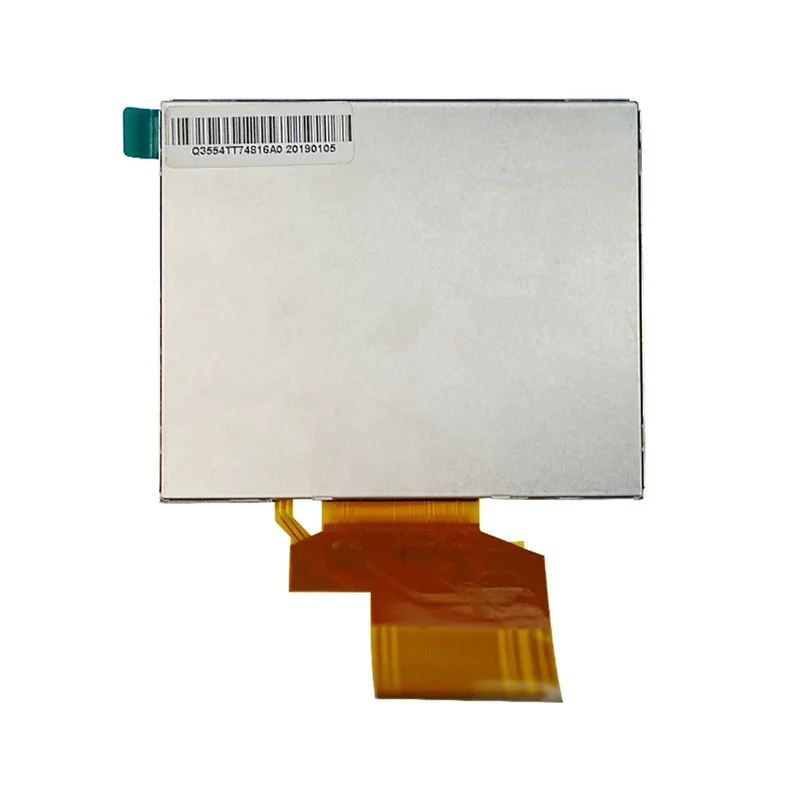

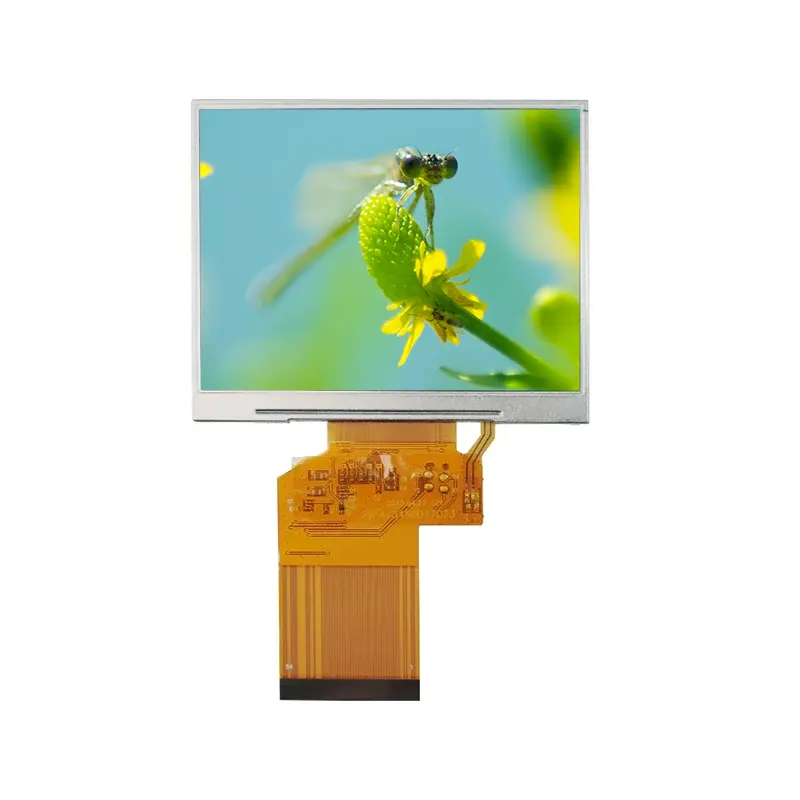

3,5-дюймовый промышленный стандартный модуль TN TFT ЖК-экрана

Tianfu, китайский производитель ЖК-дисплеев, специализирующийся на производстве высококачественных, экономичных и настраиваемых дисплеев, предлагает 3,5-дюймовый модуль TN TFT ЖК-экрана промышленного стандарта. Этот модуль, разработанный для суровых условий эксплуатации, имеет разрешение 320×RGB×240, 16,7 млн ​​цветов и микросхему драйвера HX8238D, поддерживающую универсальные интерфейсы (24-битный RGB, последовательный RGB, CCIR601/656) для плавной интеграции в промышленные системы. Ключевые характеристики включают температурную адаптацию промышленного уровня (-20°C ~ +70°C при работе, -30°C ~ +80°C при хранении), 6-светодиодную подсветку, коэффициент контрастности 350:1 и компактные размеры (76,90×63,9×3,26 мм).

Спецификация

Подробные сведения о модуле Tianfu 3,5-дюймового ЖК-экрана Tianfu

Независимо от того, используется ли он в человеко-машинном интерфейсе (HMI), индикаторах состояния, экранах портативных устройств или терминалах воспроизведения мультимедиа, модуль 3,5-дюймового ЖК-экрана TN промышленного стандарта обеспечивает четкое, стабильное и надежное решение для отображения.

1. Промышленный контроль и автоматизация

· Панели управления ПЛК и человеко-машинные интерфейсы (HMI)

· Портативные контрольно-измерительные приборы (мультиметры, осциллографы)

· Панели управления промышленными роботами/автоматизацией

· Блоки дистанционного управления (краны, строительная техника)

· Портативные терминалы сбора и проверки данных

2. Умный дом и Интернет вещей (IoT)

· Панели управления умным домом/экраны центрального управления

· Умные настенные выключатели

· Панели управления бытовой техникой (кондиционеры, стиральные машины, интеллектуальные двери холодильника/льдогенераторы, посудомоечные машины, духовки, паровые печи, комбинированные стиральные и сушильные машины с фронтальной загрузкой, интеллектуальные элементы управления кондиционером/системой подачи свежего воздуха, интеллектуальные водонагреватели)

3. Бытовая электроника и коммерческое оборудование

· Портативные игровые консоли, цифровые фоторамки, портативные DVD-плееры, динамики Bluetooth/экраны радиоприемников, POS-терминалы, терминалы для заказов, машины учета рабочего времени, электронные словари, машины/устройства для дошкольного образования, электронные клавиатуры, коммерческие портативные терминалы (терминалы для заказов, сканеры штрих-кода)

Почему более 200 клиентов продолжают выбирать нас?

Основные преимущества

• Мультиинтерфейсный дизайн для высокой совместимости

Одновременная поддержка параллельного RGB, последовательного RGB и CCIR656/601, что обеспечивает гибкую адаптацию к различным основным схемам управления и снижает затраты клиентов на настройку оборудования.

• Экологическая адаптируемость промышленного уровня

Имеет диапазон рабочих температур от -10°C до +60°C и прошел множество испытаний на надежность, включая хранение при высоких и низких температурах, циклическое изменение температуры, вибрацию и электростатический разряд, что делает его пригодным для суровых условий эксплуатации.

• Оптимизированный оптический и сенсорный интерфейс

Использована матовая пленка, устойчивая к кольцам Ньютона, для устранения интерференционных полос и обеспечения плавного сенсорного управления; твердость поверхности составляет ≥ 3H для устойчивости к царапинам, что идеально подходит для сценариев высокочастотной эксплуатации.

• Точная механическая конструкция и конструкция, простая в сборке

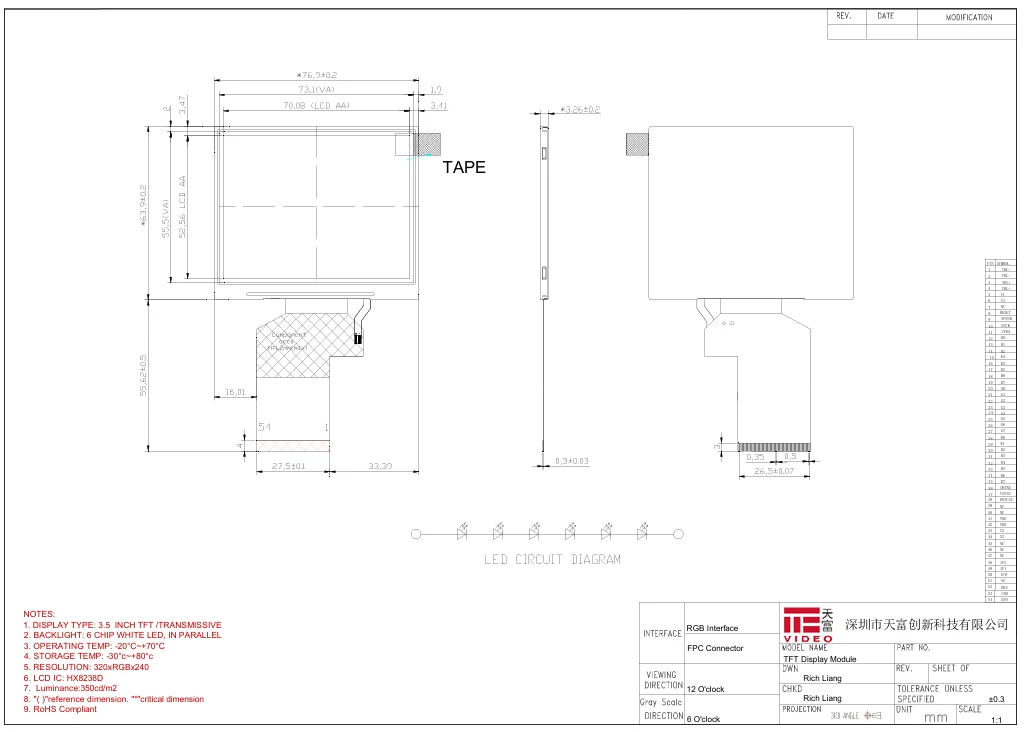

Предоставляет несколько наборов ключевых размеров, включая AA, OD, VA и резиновую рамку, что облегчает клиентам открытие структурных отверстий и проектирование ламинирования, а также снижает сложность сборки.

• Широкий диапазон напряжения и низкое энергопотребление

Имеет широкий диапазон входного напряжения 2,6–3,6 В, низкую чувствительность к колебаниям напряжения питания, подходит для батарейного питания или промышленных источников питания.

Ваш надежный партнер по ЖК-дисплеям с 16-летним специализированным опытом --- Tianfu

Когда вы сравниваете нескольких поставщиков, помимо параметров и цен, мы хотели бы подчеркнуть нашу уникальную ценность как малого и среднего производителя с более чем 16-летним опытом работы в индустрии жидкокристаллических дисплеев. Выбирая нас, вы получаете больше, чем просто дисплейный модуль – вы получаете стабильного, надежного и быстро реагирующего долгосрочного партнера.

✅ Мы знаем нашу продукцию и, что более важно, понимаем ваши потребности.

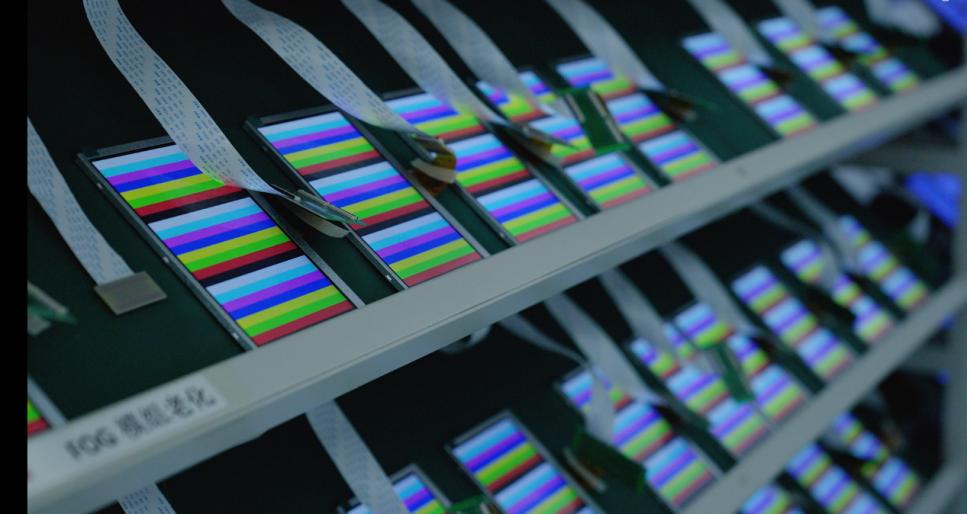

· Проверенные производственные процессы: 16-летний опыт позволил нам глубоко освоить применение классических микросхем драйверов, таких как HX8238D. От склеивания COG и ламинирования пленки ITO до испытаний на старение и 100% проверки — мы создали отлаженные и стабильные производственные процессы, гарантируя, что каждый полученный вами модуль обеспечивает стабильную производительность, надежность и долговечность.

· Конструкция, ориентированная на «больные точки»: совместимость с несколькими интерфейсами модуля (RGB/CCIR) и устойчивость к широкому диапазону температур промышленного уровня являются результатом оптимизации конструкции, основанной на обширных отзывах клиентов. Мы понимаем, что заказчикам, работающим с малыми и средними партиями, нужен «универсальный» и надежный дисплей, отвечающий разнообразным требованиям различных проектов.

✅ Наш умеренный масштаб означает большую концентрацию и гибкость

· Быстрое реагирование и коммуникация: Никаких громоздких процедур, типичных для крупных предприятий. Ваши технические запросы, подтверждения спецификаций или запросы на внесение изменений будут обрабатываться непосредственно опытными инженерами или менеджерами проектов, причем время ответа измеряется часами, а не днями.

· Поддержка гибкой настройки: если вам нужна корректировка длины FPC, распиновки интерфейса, яркости подсветки или мелкосерийная адаптация конкретных кодов инициализации встроенного ПО, у нас есть возможность быстрого инженерного реагирования. Ваш заказ на 500 единиц рассматривается с тем же приоритетом, что и ключевые клиенты.

· Целенаправленная ценность: мы специализируемся на производстве TFT и сенсорных экранов малого и среднего размера, при этом все улучшения процессов и меры контроля качества сосредоточены на этом основном бизнесе. Вы получаете результат работы команды, специализирующейся в конкретной области знаний.

✅ Мы дорожим своей репутацией, обеспечивая контролируемое качество и стабильные поставки.

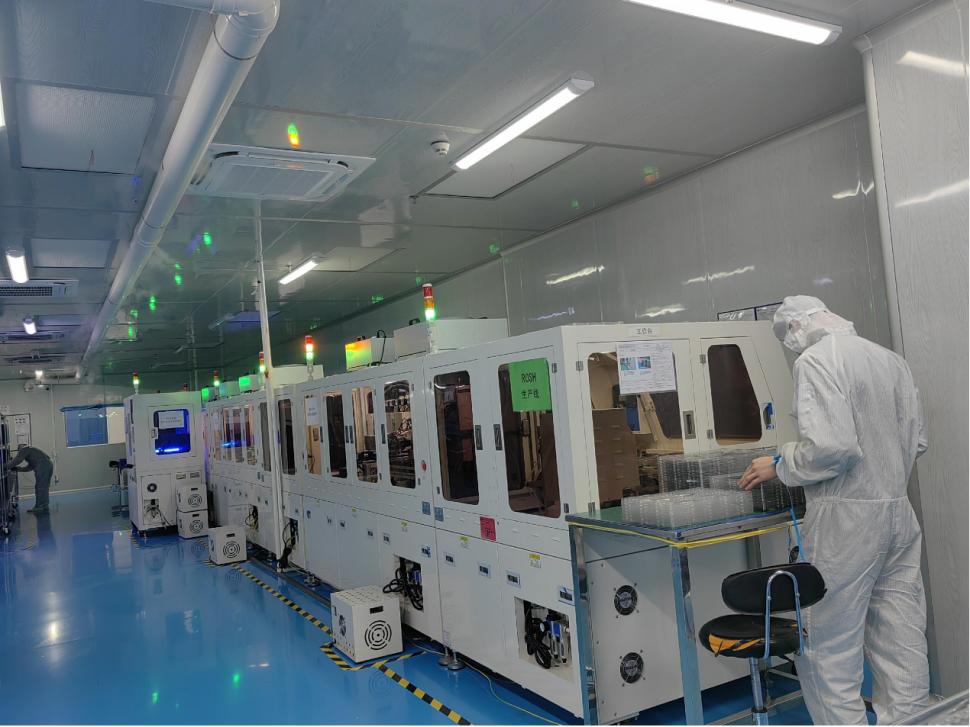

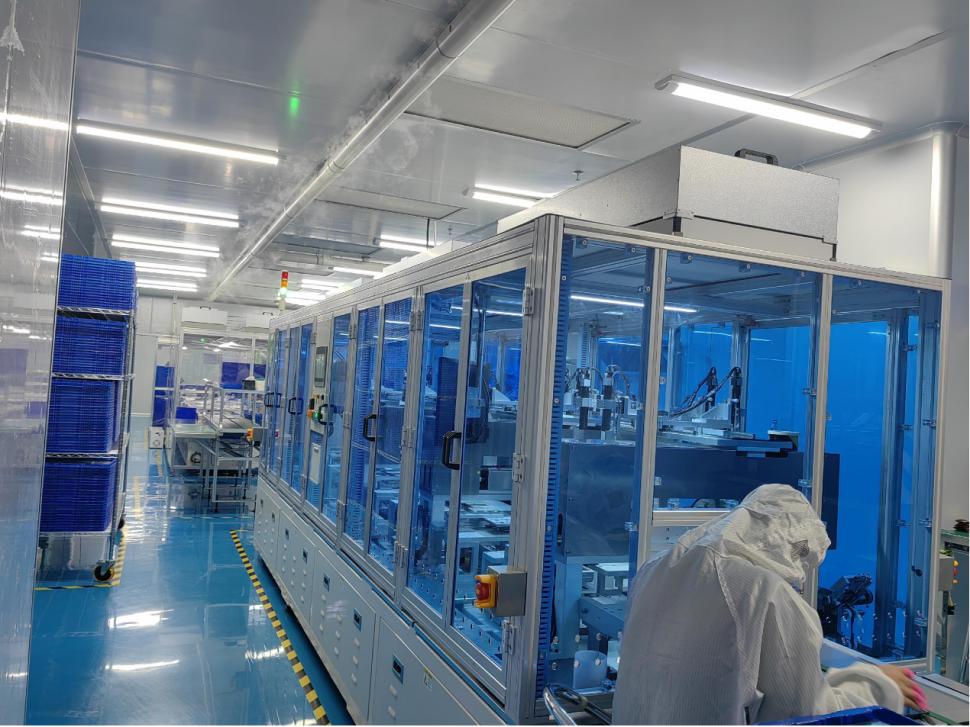

· Внутреннее управление полным циклом: от закупки материалов и размещения SMT до сборки и тестирования модулей, все критические процессы выполняются на наших собственных объектах. Это обеспечивает полную отслеживаемость и контроль качества, устраняя риски колебаний качества, вызванные аутсорсингом.

· Долгосрочные обязательства по поставкам: мы полностью осознаем важность жизненного цикла продукта для ваших проектов. Для классических компонентов, таких как HX8238D, мы создали безопасную систему инвентаризации и можем обеспечить гарантированные непрерывные поставки, удовлетворяя ваши долгосрочные производственные потребности без каких-либо проблем.

· Прозрачное сотрудничество: мы рады предоставить подробные технические характеристики, отчеты об испытаниях и даже описание процесса. Мы считаем, что только тогда, когда клиенты принимают осознанные решения о покупке, можно построить долгосрочное партнерство.

✅ Комплексная предпродажная и послепродажная поддержка.

· Готовая к использованию поддержка разработки: каждый модуль поставляется с четкими определениями интерфейса, проверенными кодами драйверов (совместимыми с распространенными платформами микроконтроллеров) и ссылками на схемы, что значительно сокращает время отладки ваших инженеров.

· Помощь во внедрении производства: Если вы используете наши модули впервые, мы можем предоставить рекомендации по пайке, мерам предосторожности при сборке и простому функциональному тестированию, которые помогут вам добиться бесперебойного массового производства.

· Надежная гарантия качества: все модули перед отправкой проходят 100% электрические испытания и отбор проб на надежность, а также имеют 12-месячную гарантию качества.

Подводя итог, выбор нас означает выбор надежного партнера, который предлагает:

Продукты, усовершенствованные на основе 16-летнего опыта работы в отрасли + Гибкое реагирование на ваши индивидуальные потребности на малых и средних предприятиях + Строгий контроль качества, как будто защищающий наш собственный бренд.

Возможно, мы не являемся крупнейшим поставщиком на рынке, но мы стремимся быть теми, кто понимает вас лучше всех и обеспечивает вам максимальное спокойствие.

Часто задаваемые вопросы

В1: Поддерживает ли этот экран сенсорную функцию?

Да, этот модуль оснащен резистивным сенсорным экраном (пленка ITO), поддерживающим одноточечное касание. Он оснащен стандартным 4-проводным резистивным интерфейсом и требует внешнего чипа сенсорного управления или микроконтроллера со встроенным АЦП.

В2: Можете ли вы предоставить версию с емкостным сенсорным экраном?

Текущая стандартная версия оснащена резистивным сенсорным экраном. Для емкостного сенсорного экрана (с поддержкой многоточечного касания) свяжитесь с нами для настройки.

В3: В чем разница между CCIR656 и CCIR601 в интерфейсе? Как мне выбрать?

CCIR656 — это встроенный формат сигнала синхронизации (обычно используемый для цифровых видеопотоков), а CCIR601 — отдельный формат сигнала синхронизации. Если ваш процессор выводит стандартные видеосигналы ITU-R BT.656/BT.601 (например, некоторые мультимедийные процессоры), возможно прямое подключение. Если вы не уверены, укажите свою основную модель управления, и мы поможем с выбором.

Вопрос 4: Можно ли расширить диапазон рабочих температур от -10°C до +60°C?

Стандартный продукт имеет этот температурный диапазон. Для промышленных требований в широком диапазоне температур, таких как -30°C ~ +80°C, можно обсудить настройку, которая обычно включает в себя корректировку жидкокристаллических материалов и производственных процессов.

В5: Доступны ли соответствующие платы драйверов или адаптеры?

Мы можем предоставить платы адаптеров RGB и платы сенсорных адаптеров (включая сенсорные микросхемы), чтобы упростить проектирование вашей схемы. Пожалуйста, проконсультируйтесь с нашим отделом продаж для получения подробной информации.

Связанные с производством и использованием

В6: Каков уровень защиты модуля от электростатического разряда?

Модуль прошел испытания на электростатическое напряжение ±8 кВ (воздушный разряд) / ±4 кВ (контактный разряд), что соответствует требованиям общепромышленных сред. При проектировании корпуса изделия рекомендуется принять соответствующие меры по заземлению и изоляции.

Вопрос 7. Будет ли время отклика 15 мс вызывать размытие изображения при движении?

15 мс — это типичное время отклика от серого к серому, которого достаточно для большинства сценариев, таких как промышленное управление, контрольно-измерительные приборы и интерактивные интерфейсы. Для высокоскоростного воспроизведения видео (например, выше 30 кадров в секунду) рекомендуется оценить реальные динамические характеристики изображения.

В8: Как подключается подсветка модуля?

Сам модуль не содержит схемы драйвера подсветки, но имеет контакты светодиодной подсветки (обычно +3,3 В и GND). Необходимо подключить внешний источник постоянного тока или схему драйвера подсветки. Ток зависит от последовательно-параллельной конфигурации светодиодов подсветки (типовое значение: ок. 60–100 мА).
