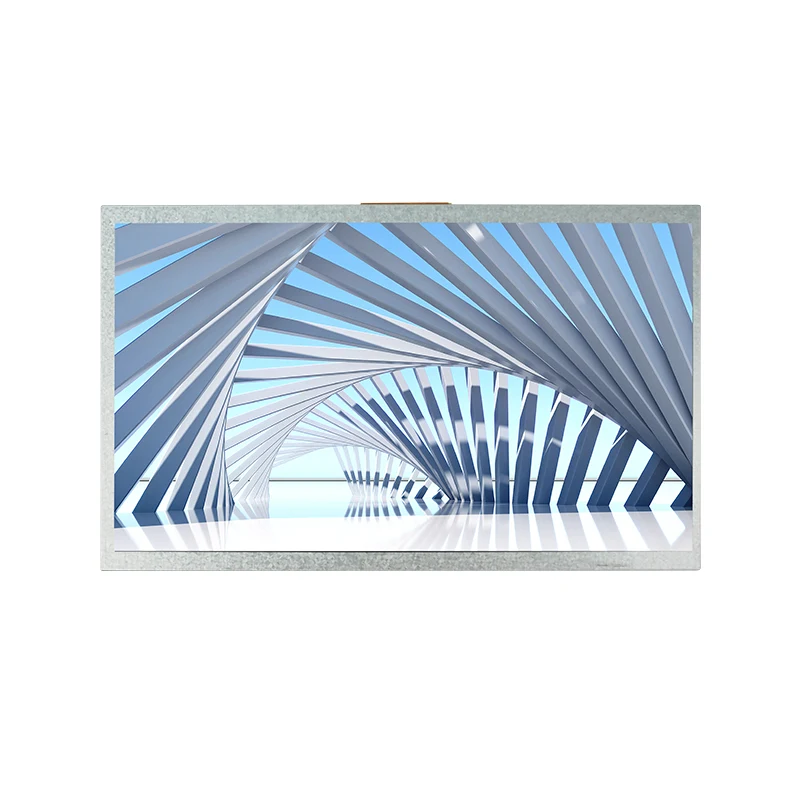

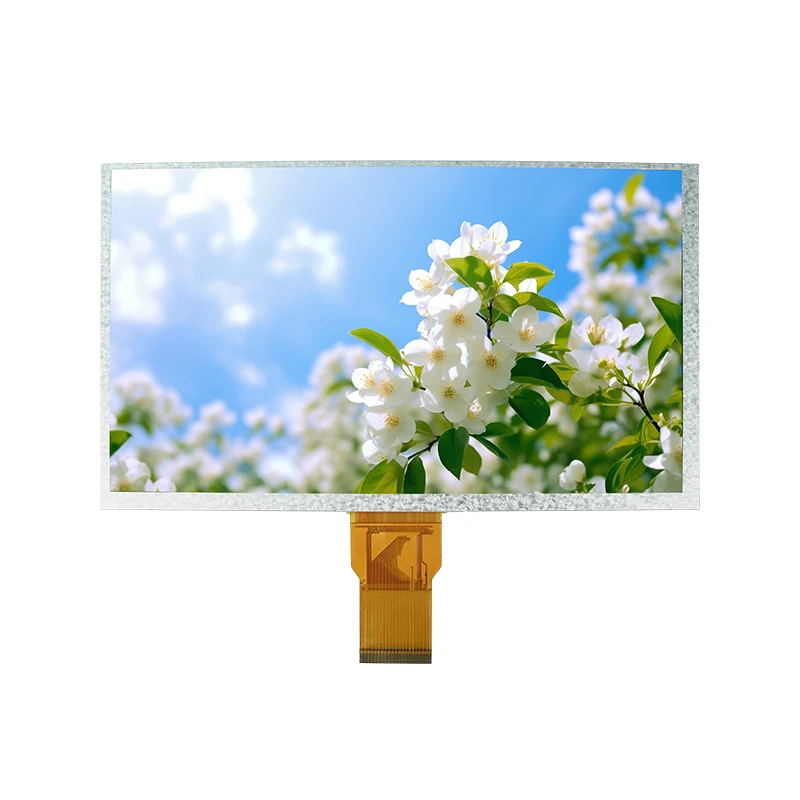

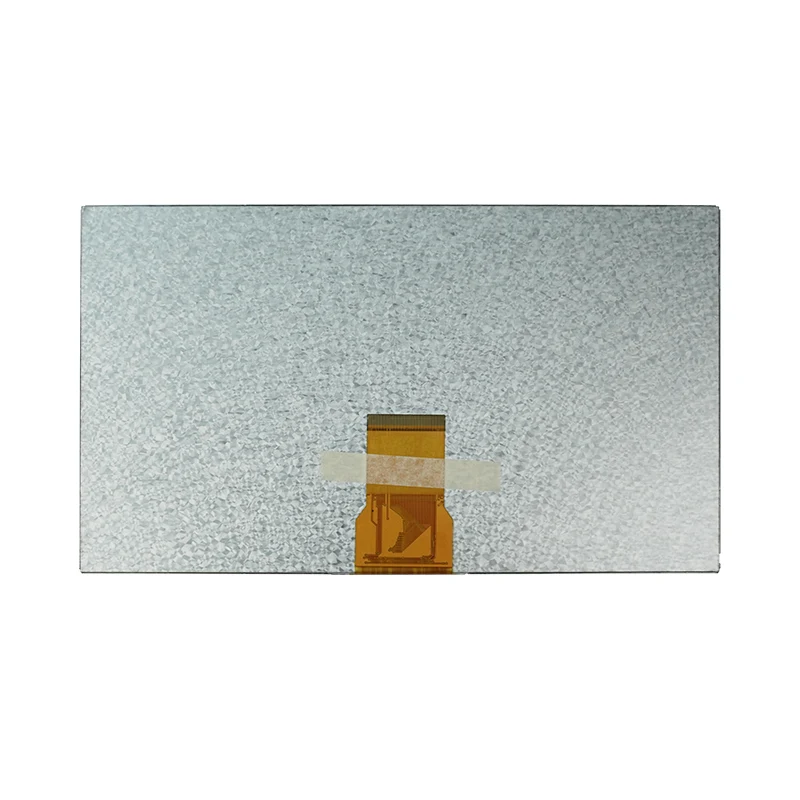

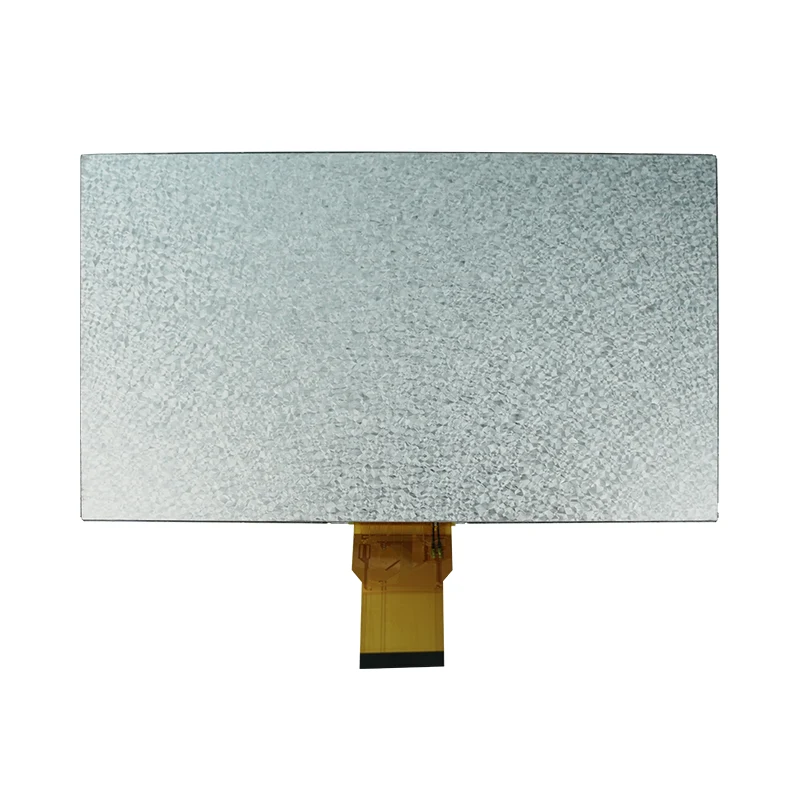

9,0-дюймовый модуль ЖК-экрана TN TFT высокой легкости

Ключевые особенности

• Превосходная четкость: 9,0-дюймовый TFT-ЖК-дисплей с разрешением RGB-полосок 800×480 и технологией Normal White TN для четкого и высококонтрастного изображения.

• Высокая надежность: безупречно работает при экстремальных температурах (от -20℃ до 70℃), идеально подходит для промышленного и наружного применения.

• Бесшовная интеграция: 24-битный параллельный интерфейс RGB и корпус COG обеспечивают компактную, легкую конструкцию и универсальную совместимость.

• Энергоэффективность: сверхнизкое энергопотребление с оптимизированной 18-светодиодной подсветкой (общий ток 120 мА).

• Надежная гибкость питания: поддерживает широкий диапазон напряжений (цифровой: 2,8–3,3 В, аналоговый: 9,4–9,8 В, вентильный: ±5,4–19 В) для стабильной работы в суровых условиях.

Технический Технические характеристики

 Подробности

Приложения и отраслевые решения

Инженеры и отделы закупок выбирают этот 9,0-дюймовый TN TFT ЖК-модуль, когда им необходимо решить конкретные задачи применения:

• Промышленные панели управления:Нужен дисплей, который стабильно работает в заводских условиях без кондиционера? Широкий диапазон рабочих температур от -20°C до 70°C и структура COG (чип-на-стекле) обеспечивают надежную круглосуточную безотказную работу систем автоматизации производства и систем HMI.

• MМедицинские устройства мониторинга:Обеспокоены ограничениями по мощности и пространству портативного клинического оборудования? Оптимизированная подсветка из 18 светодиодов (общий ток 120 мА) значительно продлевает срок службы батареи портативных медицинских инструментов без ущерба для четкости текста на дисплее.
• Интерфейсы «умного дома» и Интернет вещей:Ищете компактный тонкий дисплей, который упростит компоновку оборудования? Стандартный 24-битный параллельный интерфейс RGB и легкая конструкция обеспечивают плавную интеграцию в интеллектуальные устройства, системы контроля доступа и охранные домофоны, ускоряя выход продукта на рынок.
• Крытые сервисные терминалы и торговые автоматы:Ищете высокопроизводительный, но недорогой дисплей для розничной торговли в помещении? Яркость 120 кд/м² и экономичная технология WVGA TN обеспечивают четкую и высококонтрастную видимость для внутренних билетных киосков, торговых автоматов и настольных тестовых приборов.

Послепродажная поддержка и техническое обслуживание

Tianfu Display поддерживает каждый 9,0-дюймовый TN TFT ЖК-модуль, предоставляя комплексную техническую поддержку и первоклассное послепродажное обслуживание. Мы не просто поставляем компоненты дисплея — мы обеспечиваем успешную интеграцию вашего оборудования от стадии прототипа до массового производства.

Гарантийное покрытие и гарантия качества

• 12-месячная стандартная гарантия:Полностью покрывает производственные дефекты, неисправности подсветки и аномалии дисплея при нормальных условиях эксплуатации.
• Варианты расширенной гарантии:Доступно для оптовых заказов или для критически важных промышленных приложений — свяжитесь с нашим техническим отделом продаж для получения индивидуальных планов покрытия.

B2B-инжиниринг и услуги по настройке

1. FPC и настройка интерфейса:Длина, форма и расположение выводов гибкой печатной платы (FPC) могут быть адаптированы в соответствии с конструкцией вашего корпуса.
2. Настройка подсветки и яркости:Поддержка обновлений с высокой яркостью (до 1000 кд/м2) для обеспечения читаемости на открытом воздухе или индивидуального срока службы светодиодов.
3. Интеграция с сенсорной панелью:Полная совместимость с мультитач-решениями на резистивной сенсорной панели (RTP) или проекционно-емкостной сенсорной панели (PCAP).

Техническая поддержка и инженерная помощь

1. Предпродажная инженерная консультация:Перед доставкой образца наши инженеры проверят требования вашего приложения, операционную среду и совместимость интерфейса.
2. Поддержка прошивки и драйверов:Предоставьте код инициализации, параметры синхронизации и документацию по интерфейсу для интеграции 24-битной RGB-подсветки, что сокращает цикл разработки.
3. Поддержка настройки:Для модификаций Backlight, FPC, TP или COG наша команда управляет полным процессом инженерных изменений от прототипа до массового производства.
4. Поддержка на месте:Для стратегических партнеров и крупных клиентов доступна техническая помощь на месте на критически важных этапах интеграции.

Процесс обслуживания — от интеграции к производству

Мы верим в доверие, основанное на данных. Для каждой партии продукции мы предоставляем:

1. Отчеты входящего контроля качества (IQC):Записи о проверке сырья для стекла, интегральных схем, подсветки и компонентов FPC.
2. Данные контроля качества процесса (PQC):Отслеживание выхода продукции в режиме реального времени, проверка линии склеивания и журналы испытаний на старение.
3. Отчеты исходящего контроля качества (OQC):Записи итоговой проверки, включая однородность яркости, цветовую гамму и целостность сигнала интерфейса.
4. Отслеживание лота:В каждом модуле можно отслеживать дату производства, номер партии и ключевые параметры процесса, что позволяет быстро проанализировать первопричины в случае возникновения проблем.

Часто задаваемые вопросы — распространенные вопросы послепродажного обслуживания

• В1: Каково типичное время выполнения гарантийной замены?

◦ А:В случае подтвержденных производственных дефектов или несоответствий качеству в течение 12-месячного гарантийного периода замена производится в кратчайшие сроки. Стандартные товары на складе обычно доставляются в течение 48 часов, чтобы свести к минимуму время простоя производства.

•В2: Предоставляете ли вы техническую поддержку по вопросам интеграции?

◦ А:Да, предоставляется полная поддержка интеграции аппаратного и программного обеспечения. Наши инженеры по исследованиям и разработкам помогут вам с кодами инициализации, настройкой параметров синхронизации 24-битного RGB/TTL, отладкой интерфейса и проверкой механической совместимости на протяжении всего этапа проектирования.

• Вопрос 3: Могу ли я получить отчеты об анализе отказов для возвращенных модулей?

◦ А:Да. В случае проблем с качеством партии или возвратов из критически важных промышленных приложений наша лаборатория контроля качества выполняет глубокий анализ первопричин на уровне компонентов и предоставляет официальный отчет об анализе отказов (формат отчета 8D) в течение 3–5 рабочих дней.

• В4: Что делать, если мне нужна поддержка после окончания гарантийного срока?

◦ А:Мы предлагаем непрерывные платные услуги по ремонту и техническое консультирование в течение длительного срока службы для послегарантийных модулей. Для поддержки долгосрочных промышленных проектов мы обеспечиваем стабильную доступность устаревших компонентов и возможность их быстрой замены в течение как минимум 5+ лет.
